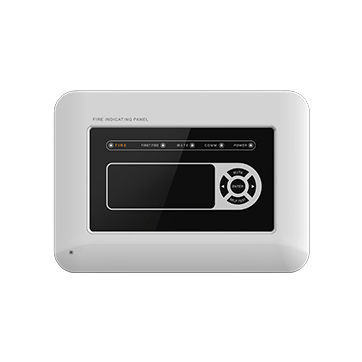

Indicador de alarme de parede JB-FSD-9082

Principais Características

• Painel repetidor de indicação de incêndio controlado por microprocessador
• Comunicação por barramento RS-485, comprimento máximo do barramento até ~1000 m
• Exibe até 99 itens de informação por unidade
• Projeto compacto para montagem em parede em ambientes internos; fácil instalação e operação

Descrição do Produto
O Painel Indicador de Incêndio JB-FSD-9082 é um painel repetidor controlado por microprocessador projetado para conectar-se ao painel de controle de alarme de incêndio via RS-485. Instalado por andar, fornece indicação local sonora e visual; quando um detector ou módulo dispara, o painel emite alarme sonoro e luminoso e exibe as informações do evento para rápida identificação.

Especificações Técnicas

• Modelo: JB-FSD-9082
• Tipo: Painel Indicador de Incêndio (Repetidor)
• Controle: Controlado por microprocessador
• Comunicação: Barramento RS-485, comprimento máximo do barramento até ~1000 metros
• Tensão de operação: DC 24V ±20%
• Corrente de operação: Monitoramento ≤32mA; Alarme ≤66mA
• Certificação: CCC (GB17429-2011)
• Capacidade de exibição: Até 99 itens de informação por unidade
• Sistema de cabos: Alimentação (+24V, GND), barramento RS-485 (A, B) e PE para aterramento
• Ambiente de operação: Uso interno
• Faixa de temperatura: -10°C a +50°C
• Umidade relativa: ≤95% (40°C sem condensação)
• Dimensões: 210.0 × 150.0 × 33.5 mm
• Peso: 0.5 kg

Instalação e Compatibilidade

• Conectar ao painel de controle via RS-485 (A, B) e terminais de alimentação (+24V, GND); prever PE para aterramento.
• Instalação recomendada: um painel repetidor por andar para indicação local e localização rápida de eventos.
• Assegurar que as condições ambientais estejam dentro das faixas de temperatura e umidade especificadas; destinado a uso interno.
