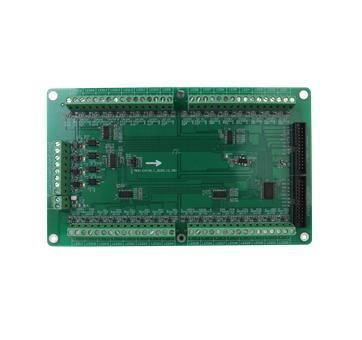

Painel sinótico MDM-EM

Características do produto

• Placa principal e placa de expansão fornecem cada uma 32 saídas LED configuráveis; até 3 placas de expansão podem ser conectadas a uma placa principal (máx. 128 saídas LED).
• Cada placa inclui 4 entradas de contacto seco; cada entrada pode ser mapeada para qualquer saída LED no painel.
• Comunicação com a CIE via barramento RS-485; um painel suporta até 32 drivers Mimic (até 4096 saídas e 512 entradas no total).
• As saídas são configuráveis para indicações visuais como incêndio, falha, normal, arranque e feedback; existe um estado desativado por padrão.
• As saídas podem ser acionadas por Zona, Endereço ou entrada de contacto seco.
• O firmware da placa principal pode ser atualizado via CIE.
• Conforme os requisitos CE.

Informações do produto
O MDM-EX é uma PCB escrava (placa de expansão) controlada diretamente pela placa principal Mimic. Até três placas de expansão podem ser conectadas a uma placa principal; cada placa de expansão fornece 32 saídas LED, permitindo expandir o número de saídas do painel até 128. As placas de expansão são alimentadas pela placa principal através do cabo de interligação.

Especificação
Parâmetros técnicos:

• Tensão de funcionamento: 24 V CC (15–32 V)
• Corrente estática @24 V CC: Placa principal 17 mA; Placa principal + 3 placas de expansão 26 mA
• Corrente de operação @24 V CC: Placa principal (placa & 33 LEDs) 80 mA; Placa principal + 3 placas de expansão (placas & 129 LEDs) 230 mA
• Corrente por LED: ≤6 mA
• Comunicação: RS-485
• Distância de comunicação: ≤1000 m com cabo par trançado
• Temperatura de funcionamento: -5℃ a 45℃
• Humidade relativa: ≤95%, sem condensação
• Secção do cabo para terminais: 0,5 mm² a 2,5 mm²
• Tipo de parafuso: M3
• Dimensões (L × P × A): 210 mm × 125 mm × 19 mm
• Peso: Placa principal 235 g; placa de expansão 205 g
