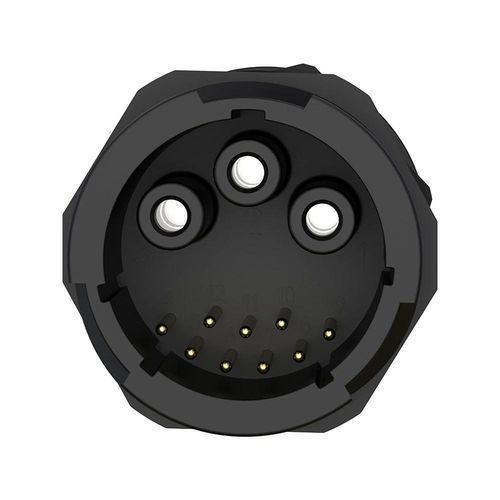

Conector híbrido

tipo baionetaM402+4 pinos

Visão geral

• Conector híbrido à prova d'água com trava baioneta 50A+10A, desenvolvido para controle industrial, transmissão de energia e sinais em ambientes severos.
• Integra três pinos de alta corrente (50A, 3,6 mm) e nove pinos multi-sinal (10A, 1,5 mm) num único corpo M40.
• Trava de quarto de volta tipo baioneta com design antivibração para engate e desengate rápido e seguro.
• Nível de proteção padrão IP67; opções IP68 e IP69K para submersão prolongada ou aplicações de lavagem intensa.
• Certificações globais: UL, TUV, CE e RoHS.

Destaques do produto

Proteção à prova d'água e poeira de alta confiabilidade
Modelos atendem IP67 para imersão temporária e oferecem IP68/IP69K como opções para imersão prolongada ou requisitos de lavagem.

Ampla faixa de temperatura de operação
Operação entre -40°C e +105°C (algumas variantes até +125°C) para climas extremos e instalações industriais.

Carcaça retardante de chama de alta resistência
Carcaça em plástico técnico com classificação UL94 V-0 e projeto estrutural que protege os terminais contra choques mecânicos.

Alta durabilidade em ciclos de engate
Validado para mais de 500 ciclos de engate para garantir desempenho de contato estável em situações de conexão frequente.

Versatilidade elétrica e mecânica
A configuração híbrida permite conectar potência e sinais em uma única unidade, simplificando o cabeamento e as conexões em painéis.

Especificações

• Configurações: 2, 3, 4, 5, 2+4, 3+9 pinos (série M40).
• Diâmetros dos pinos: 8,0 mm (2 pinos); 6,0 mm (3/4 pinos); 3,6 mm (5 pinos e pinos de potência); combinações híbridas 6,0+1,5 mm ou 3,6+1,5 mm.
• Correntes nominais: até 150A (2 pinos), 120A (3/4 pinos), 50A (5 pinos), híbridas 120A+10A ou 50A+10A conforme configuração.
• Tensões nominais: até 600V para circuitos principais; variantes híbridas incluem 60V para pinos de sinal; consultar ficha técnica por configuração.
• Tensão suportada: até 5000V conforme configuração.
• Faixa de cabos: de 0,3mm² até 25mm² dependendo da configuração (ver datasheet).
• Nível de proteção: IP67 padrão (opções IP68/IP69K disponíveis).
• Modo de conexão: trava baioneta de quarto de volta com design antivibração.
• Durabilidade: >500 ciclos de engate.
• Certificações: ISO9001, CE, UL, RoHS, cobertura TUV disponível.

Aplicações

• Sistemas de controle industrial, redes PLC e loops de feedback de automação.
• Conexões híbridas de potência e multi-sinal para reduzir a complexidade do cabeamento.
• Equipamentos externos e instalações em ambientes agressivos que requerem proteção IP67 e trava baioneta segura.

Especificações técnicas

• Série: série de conectores híbridos M40 (configuração 3+9 pinos disponível).
• Configuração híbrida: integra pinos de potência de alta corrente (50A) com pinos multi-sinal (10A) em um único corpo.
• Trava: baioneta de quarto de volta com design antivibração.
• Proteção contra entrada: IP67 padrão; IP68/IP69K opcional por modelo.
• Material e classificação de chama: carcaça em plástico técnico, UL94 V-0.
• Temperatura de operação: -40°C a +105°C (algumas variantes até +125°C).
• Durabilidade: >500 ciclos de engate.
• Elétrica: consultar valores de corrente/tensão por configuração.
• Certificações: ISO9001, CE, UL, RoHS, TUV disponível.
