Conector híbrido
de cabo a cabotipo baionetaM40

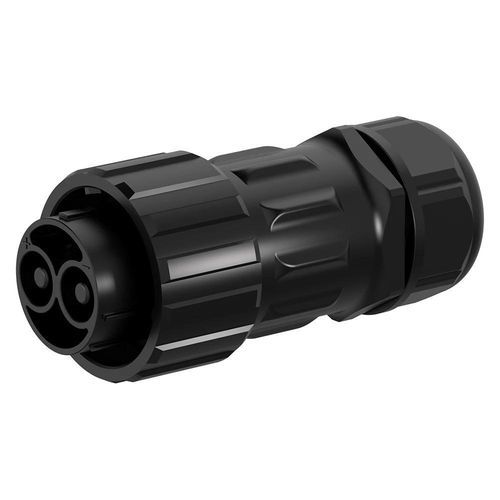

Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cabo a cabo / tipo baioneta / M40
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cabo a cabo / tipo baioneta / M40
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cabo a cabo / tipo baioneta / M40 - imagem - 2
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cabo a cabo / tipo baioneta / M40 - imagem - 3
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cabo a cabo / tipo baioneta / M40 - imagem - 4
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cabo a cabo / tipo baioneta / M40 - imagem - 5
Guardar nos favoritos
Comparar

Características

Tipo
híbrido
Formato
de cabo a cabo
Tipo de conexão
tipo baioneta
Tamanho
M40
Especificações elétricas
de alta corrente, 2+4 pinos, 3 pinos, 3+9 pinos, 4 pinos, 5 pinos, de 2 fusos
Âmbito de utilização
para veículo elétrico
Grau de proteção
IP67
Norma
RoHS
Outras características
para numerosos ciclos de conexão
Corrente primária

MÍN: 10 A

MÁX: 150 A

Tensão

60 V, 300 V, 600 V

Temperatura de operação

MÍN: -40 °C
(-40 °F)

MÁX: 105 °C
(221 °F)

Descrição

Descrição curta
Conector estanque M40 híbrido 120A + 10A com travamento bayoneta, 2 pinos de potência e 4 pinos de sinal para transmissão combinada de potência e sinal.

Visão geral do produto
  • Potência e sinal híbridos – 2 pinos de potência (6,0 mm, 120A) e 4 pinos de sinal (1,5 mm, 10A) em um único invólucro M40 para simplificar a fiação e economizar espaço.
  • Travamento bayoneta – Acoplamento em um quarto de volta com projeto antivibração para conexões seguras em ambientes industriais.
  • Proteção contra entrada – IP67, vedado contra poeira e imersão temporária para uso externo e condições severas.
  • Temperatura e durabilidade – Faixa de operação -40°C a 105°C e durabilidade de acoplamento >500 ciclos.


Variantes e classificações elétricas
  • Variantes disponíveis: 2 pinos | 3 pinos | 4 pinos | 5 pinos | 2+4 pinos | 3+9 pinos.
  • Correntes típicas (exemplos): 2 pinos 150A; 4 pinos 120A; 2+4 pinos 120A (potência) + 10A (sinal).
  • Tensões: pinos de potência até 600V; pinos de sinal até 60V.
  • Tensão resistente: até 5000V dependendo da variante.


Especificações técnicas
  • Diâmetros dos pinos: potência 6,0 mm; sinal 1,5 mm (variante 2+4 indicada 6,0+1,5 mm).
  • Seção de cabo: potência 4–25 mm² (10–3 AWG); sinal 0,3–1,5 mm² (24–16 AWG).
  • Diâmetro externo máximo: MAX φ25,0 mm.
  • Classificação de inflamabilidade do invólucro: UL94-V0. Certificações: ISO9001, CE, UL, RoHS, (TUV).
  • Durabilidade de acoplamento: >500 ciclos.


Aplicações
  • Sistemas de gestão de baterias (BMS) e equipamentos de armazenamento de energia.
  • Distribuição de energia e sistemas de carregamento para veículos elétricos e híbridos.
  • Distribuição elétrica industrial, máquinas externas e equipamentos em ambientes severos.


Pedido e conformidade
  • Modelo do conector: M40 configuração híbrida 2+4 pinos. Especificar variante, tipo de contato e terminação de cabo ao encomendar.
  • Conformidade: UL, TUV, CE, RoHS. Faixa de operação: -40°C a 105°C.
