Conector híbrido

clipmulticondutorde 2 fusos

Resumo do produto

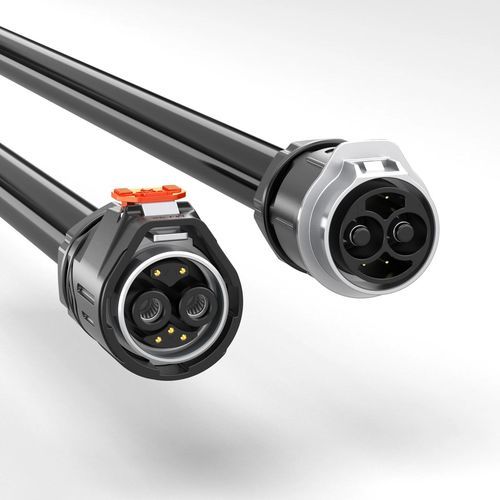

O conector híbrido à prova d'água MJ32 combina dois contactos de potência de 120A e cinco contactos de sinal de 10A numa interface QuickLock classificada IP67 para cabeamento BMS e comando industrial.

Principais características

• 120A potência + 10A sinal – Conector híbrido com pinos de potência de 6,0 mm (120A) e pinos multi‑sinal de 1,5 mm banhados a ouro (10A).
• Mecanismo QuickLock – Ligação sem ferramentas com feedback audível e design anti‑vibração para bloqueio seguro.
• Proteção IP67 – Interface selada contra pó e imersão temporária (confirmar condições de acoplamento e instalação para a sua aplicação).
• Projetado para BMS e controlo industrial – Otimizado para sistemas de gestão de baterias, transmissão híbrida de sinais e cabeamento industrial.
• Certificações globais – Modelos produzidos sob processos ISO9001; variantes da série listam CE, UL e RoHS (validar documentação aplicável para o modelo/configuração específica).

Observações
Confirme a configuração 2+5 pinos antes de encomendar. A classificação 120A para potência e 10A para sinal aplica‑se a grupos de contactos separados e não devem ser intercambiadas. Valide carga contínua e de pico, tensão de serviço por circuito, temperatura ambiente, tamanho do condutor, diâmetro exterior do cabo, atribuição de pinos e folga no painel. Verifique o aumento de temperatura e a vedação no cabo montado nas condições da sua aplicação.

Detalhes do produto (tabela de especificações)
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4
Número de pinos | 2 | 3 | 4 | 2+5
Diâmetro do pino X número | 6.0 | 4.0 | 4.0 | 6.0+1.5
Classificação de corrente | 120A | 80A | 80A | 120A+10A
Classificação de tensão | 600V | 600V | 600V | 600V+60V
Tensão de resistência | 3000V | 2000V | 2000V | 2000V
Bitola do cabo | 4mm²–25mm² (10–3AWG) | 4mm²–16mm² (10–5AWG) | 4mm²–16mm² (10–5AWG) | 1.0mm²–6mm² (18–9AWG)
Intervalo de diâmetro | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Nível de proteção | IP67 | IP67 | IP67 | IP67
Modo de ligação | QuickLock | QuickLock | QuickLock | QuickLock
Classe de inflamabilidade | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificações técnicas

• Modelo / Série: MJ32
• Designação comercial: MJ32 (variante configuração 2+5 pinos)
• Configuração de contactos (esta variante): 2 potência + 5 sinal
• Contactos de potência: 2 × 6,0 mm, classificados 120A (por grupo potência)
• Contactos de sinal: 5 × 1,5 mm banhados a ouro, classificados 10A (por contacto sinal)
• Classificação de tensão: 600V (potência) + 60V (sinal) para a variante híbrida
• Tensão de resistência (isolamento): 2000V (variante híbrida 2+5)
• Bitola do cabo (variante 2+5): 1,0 mm² – 6 mm² (18–9 AWG) para o grupo sinal; os contactos de potência usam bitolas maiores conforme a tabela
• Diâmetro máximo de cabo montado: MAX Φ25.0 mm
• Proteção de entrada: IP67 quando corretamente acoplado e montado
• Modo de ligação: QuickLock (sem ferramentas, engate audível, anti‑vibração)
• Inflamabilidade: material da caixa UL94‑V0
• Intervalo de temperatura de funcionamento: -40℃ a 105℃
• Durabilidade de acoplamento: Classificado para >500 ciclos de acoplamento (validação da série)
• Certificações (série): ISO9001, CE, UL, RoHS (confirmar certificados aplicáveis ao modelo exato)
• Verificações recomendadas: validar desenho de acoplamento, correntes contínuas e de pico por circuito, tamanho do condutor, diâmetro exterior do cabo, folga no painel, aumento de temperatura e vedação no cabo montado conforme condições de aplicação
