Conector de alimentação elétrica

circulartipo baionetaM40

Visão geral do produto

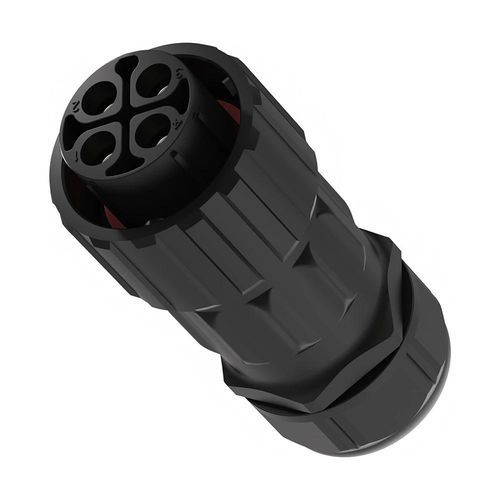

O conector estanque M40 de 4 pinos é um conector com trava bayonet, classificado em 120A e 600V, projetado para carregamento de VE, sistemas de armazenamento de energia e conexões de pacotes de bateria. Fornece proteção IP67 e material auto‑extinguível UL94‑V0 para ambientes externos e industriais.

Principais características

• Classificação de corrente 120A — pinos de cobre prateado de 6,0 mm para transmissão de alta corrente.
• Mecanismo de trava bayonet — trava de um quarto de volta para acoplamento rápido e retenção antivibração.
• Proteção IP67 — vedação contra poeira e imersão temporária.
• Compatível com carregamento VE — adequado para estações de carregamento, ESS e conexões de baterias.
• Ampla faixa de temperatura — operação de -40℃ a 105℃.
• Carcaça retardante de chama — materiais classificados UL94‑V0.
• Certificações globais — ISO9001, CE, UL, RoHS (TÜV disponível).

Especificações do produto

• Modelo: Série M40 (4 pinos)
• Diâmetro do pino: 6,0 mm
• Classificação de corrente: 120A
• Classificação de tensão: 600V
• Tensão de resistência: 3000V
• Seção do cabo: 4 mm²–16 mm² (10–5 AWG)
• Faixa de diâmetro: MAX Φ25,0 mm
• Nível de proteção: IP67
• Modo de conexão: Trava bayonet (um quarto de volta)
• Classificação retardante de chama: UL94‑V0
• Temperatura de operação: -40℃ a 105℃
• Certificações: ISO9001, CE, UL, RoHS
• Configurações de pinos disponíveis: 2, 3, 4, 5, 2+4, 3+9 (ver matriz para diâmetros e valores)

Aplicações

• Estações de carregamento VE e interfaces embarcadas
• Sistemas de armazenamento de energia (ESS) e armários de baterias
• Interligações de pacotes de baterias e pontos de manutenção
• Distribuição de energia externa para instalações industriais

Informações de pedido

• Montagens de cabos e configurações de pinos personalizadas disponíveis sob consulta.
• Verificar a face de acoplamento e o recorte do painel antes da instalação.
• Consultar a ficha técnica para detalhes por pino e procedimentos de vedação.
