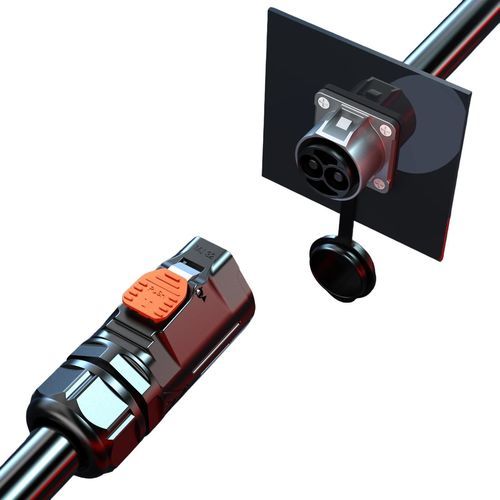

Conector de alimentação elétrica

de cabo a cabocircularcom bloqueio

Descrição do produto
Conector à prova d'água QuickLock MJ32 120A projetado para aplicações de carregamento de veículos elétricos e armazenamento de energia. Carcaça IP67 e contactos de cobre prateado garantem transmissão de energia confiável em ambientes externos e industriais exigentes.

Visão geral

• Capacidade de 120A – Corrente nominal de 120A com pinos de cobre prateado de 6,0 mm para transferência estável.
• Mecanismo QuickLock – Conexão sem ferramentas com clique audível e travamento antivibração para acoplamento seguro.
• Proteção impermeável IP67 – Selado contra poeira e imersão temporária, adequado para estações de carregamento externas e sistemas de armazenamento.
• Ampla aplicação – Compatível com carregadores EV, packs de bateria e interconexões de sistemas de armazenamento de energia.
• Certificações internacionais – ISO9001, CE, UL, RoHS (opções TÜV disponíveis).

Tabela de especificações
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 | 3 | 4 | 2+5
Pin diameter X number | 6.0 | 4.0 | 4.0 | 6.0+1.5
Current rating | 120A | 80A | 80A | 120A+10A
Voltage rating | 600V | 600V | 600V | 600V+60V
Withstanding voltage | 3000V | 2000V | 2000V | 2000V
Cable Gauge | 4mm²–25mm² (10–3 AWG) | 4mm²–16mm² (10–5 AWG) | 4mm²–16mm² (10–5 AWG) | 1.0mm²–6mm² (18–9 AWG)
Diameter Range | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | QuickLock | QuickLock | QuickLock | QuickLock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Vantagens e observações

• Desempenho à prova d'água e poeira confiável conforme IP67 (IP68/IP69K opcional em variantes específicas).
• Amplitude térmica de operação de -40°C a +105°C (algumas séries até +125°C).
• Carcaça retardante de chama conforme UL94 V-0 para maior segurança.
• Projetado para mais de 500 ciclos de acoplamento para durabilidade em aplicações com conexão/remoção frequente.

Especificações técnicas

• Modelo: MJ32
• Configuração de pinos (exemplo nesta página): 2 pinos (outras variantes: 3, 4, 2+5)
• Diâmetro do pino: 6,0 mm (variante 2 pinos)
• Classificação de corrente: 120A (variante 2 pinos)
• Classificação de tensão: 600V
• Tensão de resistência: 3000V (variante 2 pinos)
• Faixa de bitola de cabo: 4mm²–25mm² (10–3 AWG) para 2 pinos
• Faixa de diâmetro máxima: MAX Φ25.0mm
• Nível de proteção: IP67
• Modo de conexão: QuickLock (sem ferramentas, clique audível)
• Retardante de chama: UL94-V0
• Temperatura de operação: -40℃ – 105℃
• Certificações: ISO9001, CE, UL, RoHS (TÜV mencionado na visão geral)
