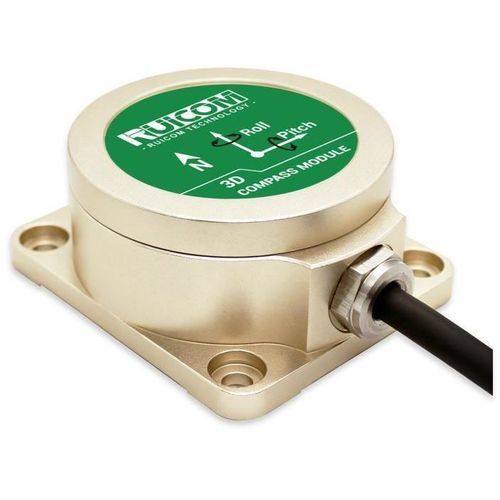

Bússola eletrônica GCM380

3Dcom inclinação compensada

Visão geral do produto
O GCM380/GCM385-N é uma bússola eletrônica 3D que fornece rumo compensado por inclinação e calibração contra interferências magnéticas. Integra um magnetômetro de 3 eixos e um acelerômetro de 3 eixos para medições precisas de rumo, rolagem e arfagem numa faixa de rolagem ±180° e arfagem ±85°. Disponível em caixa vedada ou como módulo PCB para integração via RS232, RS485 e TTL.

Principais características

• Resolução: 0,1°
• Precisão: Rolagem/Arfagem 0,1°, Rumo 0,5°
• Faixa de medição: Rolagem ±180°, Arfagem ±85°
• Interfaces de saída padrão: RS232 / RS485 / TTL
• Compensação hard-iron, soft-iron e por inclinação

Descrição detalhada
A unidade oferece alta resolução e forte resistência ao ruído magnético ambiental. O acelerômetro integrado de alta precisão permite compensação de inclinação confiável para dados de rumo estáveis em toda a faixa de rolagem. Baixo consumo, dimensões compactas e proteção IP67 tornam-na adequada para dispositivos portáteis, plataformas móveis, sistemas de orientação de antenas, equipamentos automotivos e integração de sistemas. Opções de entrega: produto acabado em invólucro ou módulo PCB nu conforme requisitos da aplicação.

Especificações técnicas

• Modelo: GCM380 / GCM385-N
• Precisão ótima de rumo: 0,5°
• Resolução da bússola: 0,1°
• Precisão de arfagem: 0,1° (para inclinação <60°), 0,2° (para inclinação <85°)
• Faixa de arfagem: ±85°
• Precisão de rolagem: 0,1° (para inclinação <60°), 0,2° (para inclinação <180°)
• Faixa de rolagem: ±180°
• Resolução (arfagem/rolagem): 0,1°
• Calibração hard-iron: Sim
• Calibração soft-iron: Sim
• Método de calibração de interferência magnética: rotação horizontal 360°; rotação vertical (opcional)
• Dimensões do invólucro: L57 × W49 × H25.5 mm
• Peso do invólucro: ≤250 g (excluindo cabo)
• Conector de interface: RS232 / RS485 / TTL via fios directos
• Atraso de inicialização: <50 ms
• Taxa máxima de saída: 20 Hz/s
• Taxa de comunicação: 2400 a 115200 baud
• Formato de saída: protocolo binário de alto desempenho
• Tensão de alimentação (padrão): DC +5V
• Corrente (máx): 30 mA
• Corrente em modo ativo: 26 mA
• Modo de repouso: a definir (TBD)
• Temperatura de operação: -40℃ a +85℃
• Temperatura de armazenamento: -40℃ a +85℃
• Resistência a vibrações (ambiente): 100 g
• Proteção de entrada: IP67
• Compatibilidade eletromagnética: De acordo com EN 61000 e GB/T 17626
• Resistência de isolamento: ≥100 megaohms
• Resistência a choque: 100 g @ 11 ms, tri-axial (meia-seno)
• Resistência a vibrações (especificação): 10 grms / 10–1000 Hz
