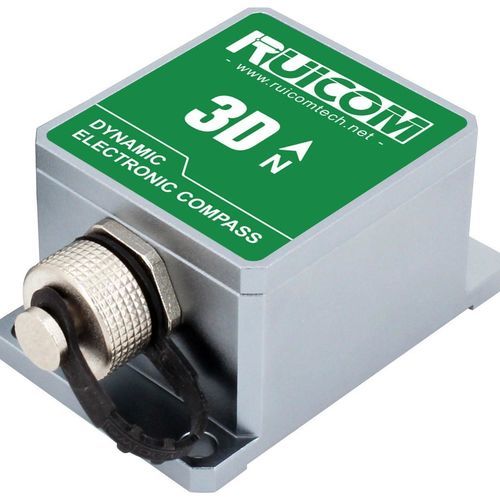

Bússola eletrônica GDM series

3Dcom inclinação compensada

Apresentação do produto O GDM350 / 360 é uma bússola eletrónica dinâmica 3D de alto desempenho com uma unidade de medição inercial (IMU) de 9 eixos incorporada, que integra um acelerómetro de três eixos, um giroscópio de três eixos e um magnetómetro de três eixos. Ao combinar a elevada capacidade de medição dinâmica de ângulos do giroscópio com as características de deteção de atitude de elevada estabilidade do acelerómetro, e utilizando algoritmos avançados de navegação inercial dinâmica, consegue calcular os ângulos de inclinação e de rolamento em tempo real em condições de movimento complexas. Este produto utiliza tecnologia de calibração inteligente magnética de material duro e macio, capaz de suprimir eficazmente a interferência do campo magnético ambiental e melhorar a precisão da medição do azimute geomagnético. A unidade central de processamento calcula os dados de rumo em tempo real e realiza uma compensação completa do azimute magnético com base nos ângulos dinâmicos de inclinação e rotação, mantendo uma saída de rumo fiável mesmo sob grandes ângulos de inclinação de ±85°. A bússola eletrónica está equipada com um processador DSP de alto desempenho e suporta interfaces de comunicação padrão, tais como RS232/RS485/TTL. Outros protocolos de comunicação também podem ser personalizados de acordo com os requisitos. O seu design compacto combina características de baixo consumo de energia e é adequado para medições de alta precisão e cenários de controlo integrado, tais como navegação marítima, controlo de estabilidade de antenas e sistemas de modelos. Funciona de forma estável sob fortes vibrações e condições ambientais adversas. Características principais

• Resolução de inclinação: 0,1°
• Precisão de inclinação estática: <0,2°
• Precisão dinâmica: <0,5°

Parâmetros de desempenho (tabela) GDM350/360 | Indicadores dos parâmetros Parâmetros de rumo da bússola: Precisão do rumo: 0,8° Parâmetros de rumo da bússola: Resolução: 0,1° Intervalo de medição de inclinação longitudinal: ±90° Intervalo de medição de rolamento: ±180° Precisão de inclinação: Estática 0,2° | Dinâmica 0,5° Resolução de inclinação: 0,1° Intervalo do ângulo de compensação de inclinação: Rotação ±180° | Inclinação <85° Giroscópio: Intervalo 500°/s Acelerómetro: Intervalo 4 g Calibração: Calibração com ferro duro: Sim | Calibração com ferro macio: Sim | Método de calibração de interferência do campo magnético: Uma rotação completa (calibração 2D) Características físicas: Dimensões da caixa: C55 × L37 × A24 mm | PCBA: C33 × L27 × A9,7 mm Conector de interface: RS232 / RS485 / TTL (conector aeroespacial ou fio terminal de 4 pinos com 30 cm para ligação à placa) Características da interface: Atraso de arranque <50 ms | Frequência de saída 5~100 Hz (configurável) | Taxa de transmissão 4800 a 115 200 baud | Formato de saída: Protocolo binário de alto desempenho Alimentação: (Padrão) CC +5 V | (Personalizada) CC 9~36 V | Corrente (máx.) 45 mA | Modo ideal 35 mA | Modo de suspensão: a determinar Condições ambientais: Intervalo de funcionamento -40 ℃~+85 ℃ | Temperatura de armazenamento -40 ℃~+85 ℃ | Resistência à vibração 2500 g Compatibilidade eletromagnética: Em conformidade com as normas EN61000 e GBT17626 MTBF: ≥98 000 horas Resistência de isolamento: ≥100 megaohms Resistência ao choque: 100 g a 11 ms, triaxial (meia onda senoidal) Resistência à vibração: 10 grms/10~1000 Hz Peso: PCBA ≤25 g | Caixa ≤135 g (excluindo o cabo) Características / especificações técnicas

• Família de modelos: Série GDM (GDM350 / GDM360)
• Sensores integrados: acelerómetro de 3 eixos, giroscópio de 3 eixos, magnetómetro de 3 eixos (IMU de 9 eixos)
• Precisão de rumo: 0,8°
• Resolução de rumo: 0,1°
• Intervalo de medição de inclinação longitudinal: ±90°
• Intervalo de medição de rotação lateral: ±180°
• Precisão de inclinação: Estática 0,2°, Dinâmica 0,5°
• Resolução de inclinação: 0,1°
• Compensação de inclinação: Rotação ±180°, Inclinação <85°
• Intervalo do giroscópio: 500°/s
• Intervalo do acelerómetro: 4 g
• Calibração: Calibração de ferro duro e ferro mole suportada; calibração de interferência magnética através de uma rotação completa (calibração 2D)
• Dimensões: Caixa C55 × L37 × A24 mm; PCBA C 33 × L 27 × A 9,7 mm
• Interfaces: RS232 / RS485 / TTL (opção de conector aeroespacial); ligação da placa através de fio terminal de 4 pinos com 30 cm
• Atraso de arranque: <50 ms
• Frequência de saída: 5~100 Hz (configurável)
• Taxa de transmissão: 4800–115 200
• Formato de saída: Protocolo binário de alto desempenho
• Tensão de alimentação: Padrão CC +5 V (CC personalizada de 9 a 36 V disponível)
• Consumo de corrente: Máx. 45 mA; típico 35 mA
• Temperatura de funcionamento: -40 ℃ a +85 ℃
• Temperatura de armazenamento: -40 ℃ a +85 ℃
• Vibração e choque: Resistência à vibração 10 grms/10~1000 Hz; resistência ao choque 100 g a 11 ms triaxial; especificação adicional de 2500 g indicada
• EMC: Em conformidade com as normas EN61000 e GBT17626
• MTBF: ≥98 000 horas
• Resistência de isolamento: ≥100 megaohms
• Peso: PCBA ≤25 g; Caixa ≤135 g (excluindo o cabo)
