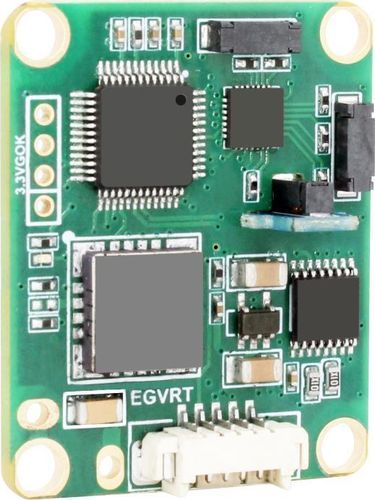

Bússola eletrônica GCM387

3D

Visão geral do produto
O GCM387 é um módulo bússola 3D que integra um magnetômetro triaxial e um acelerômetro triaxial. Emprega aquisição e calibração por rotação em 24 pontos para melhorar a resistência a interferências magnéticas, simplificando a utilização. A compensação de inclinação de alcance total (±180°) assegura dados de rumo precisos em atitudes complexas. Suporta comunicação dual RS232/TTL e possui fator de forma compacto para integração flexível em sistemas industriais de orientação.

Aplicações

• Dispositivos portáteis
• Terminais móveis
• Estabilização de antenas
• Navegação veicular
• Integração em sistemas de medição de orientação

Principais características

• Precisão de azimute: 0,5°
• Resolução de inclinação: 0,1°
• Precisão de inclinação: <0,2° (faixa completa)
• Faixa de medição: pitch ±85°, roll ±180°
• Calibração hard-iron e soft-iron suportada
• Calibração de interferência magnética: aquisição rotativa de 24 pontos
• Atraso de arranque: <50 ms
• Taxa máxima de saída: 20 Hz
• Comunicação: RS232/TTL, 2400–115200 baud
• Formato de saída: protocolo binário de alto desempenho
• Corrente típica: 50 mA
• Temperatura de operação: -40 °C a +85 °C
• Dimensões: 33 × 27 × 9,5 mm; Peso: <15 g
• EMC: Conforme EN61000 e GBT17626
• Choque / Vibração: 100 g @11 ms (triaxial), vibração 10 grms 10–1000 Hz
• MTBF: ≥99.000 horas

Introdução ao produto
O GCM387 combina sensoriamento de alta resolução e supressão de ruído num módulo compacto e de baixo consumo. O acelerômetro integrado permite compensação de inclinação confiável em toda a faixa ±180°, mantendo a estabilidade do rumo mesmo em ambientes com interferência magnética fixa. Indicado para aplicações que exigem dados de orientação precisos e integração de sistema simplificada.

Especificações técnicas

• Modelo: GCM387
• Precisão ótima de rumo: 0,5°
• Resolução de rumo: 0,1°
• Resolução de inclinação: 0,1°
• Precisão de pitch: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<85°)
• Precisão de roll: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<180°)
• Faixa pitch: ±85°
• Faixa roll: ±180°
• Calibração hard iron / soft iron: Sim
• Método de calibração magnética: aquisição rotativa de 24 pontos
• Atraso de arranque: <50 ms
• Taxa máxima de saída: 20 Hz
• Taxa de comunicação: 2400–115200 baud (RS232/TTL)
• Formato de saída: protocolo binário de alto desempenho
• Corrente típica: 50 mA
• Modo de sono: TBD
• Temperatura de operação / armazenamento: -40 °C a +85 °C
• Resistência a vibração: 100 g
• Resistência de isolamento: ≥100 MΩ
• Resistência a choque: 100 g @11 ms, triaxial (meia-seno)
• Especificação de vibração: 10 grms, 10–1000 Hz
• Dimensões: 33 × 27 × 9,5 mm
• Peso: <15 g
