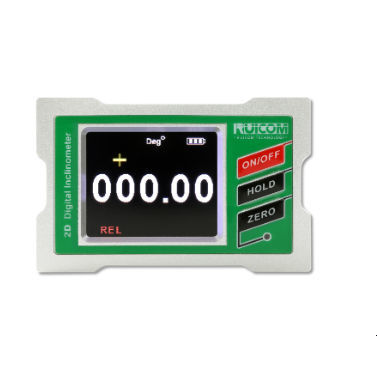

Sensor de inclinação de 2 eixos GDS4 series

de 1 eixoUSBcom compensação de temperatura

Introdução do produto
A série GDS4 é um instrumento de nível eletrônico de alta precisão desenvolvido pela RUICOM Technology para controlo e medição de ângulos em aplicações industriais. O núcleo integra um sistema de controlo micromecânico e uma unidade de medição dual-core, permitindo compensação em tempo real no eixo X através do eixo Y durante a medição. Em conjunto com algoritmos de compensação cruzada e compensação de temperatura, o dispositivo aplica cálculos micro-mecânicos eletrónicos para assegurar estabilidade e repetibilidade de medição a longo prazo.

Principais características

• Precisão: 0,05°
• Resolução angular: 0,01°
• Temperatura de funcionamento: -10 ℃ a +70 ℃
• Intervalo: eixo único ±180°, duplo eixo ±90°
• Medição absoluta/relativa

Parâmetros de desempenho (tabela)

• Modelos: GDS41180 (eixo único), GDS4290 (duplo eixo)
• Eixo de medição: GDS41180 — Eixo único; GDS4290 — Duplo eixo
• Intervalo de medição angular: GDS41180 — ±180°; GDS4290 — ±90°
• Precisão de medição angular: 0,05° (intervalo total)
• Resolução de medição angular: 0,01°
• Intervalo mm/m: ±999,9 mm/m
• Precisão mm/m: 0,9 mm/m (intervalo total)
• Resolução mm/m: 0,1 mm/m
• Área visível LCD: 40 × 32 mm
• Temperatura de trabalho: -10 ~ +70 ℃
• Humidade de trabalho: até 85 %HR
• Fonte de alimentação: bateria de lítio recarregável 3,7 V
• Tempo ideal de carga: ~3 h
• Tempo contínuo de funcionamento: ~8 h (±0,5 h)
• Sinal de saída de dados: USB
• Anti-vibração: 10 g @ 11 ms, 3 eixos (semi-senoidal)
• Resistência a impactos: 10 grms, 10–100 Hz
• Nível de proteção: IP54
• Material: alumínio metálico
• Tamanho: 83 × 19 × 53 mm
• Peso: ≤140 g

Características / Especificações técnicas

• Série: GDS4
• Modelos disponíveis: GDS41180 (eixo único ±180°), GDS4290 (duplo eixo ±90°)
• Precisão angular em toda a faixa: 0,05°
• Resolução angular: 0,01°
• Intervalo mm/m e precisão: ±999,9 mm/m; precisão 0,9 mm/m; resolução 0,1 mm/m
• Ecrã: área visível LCD 40 × 32 mm
• Ambiente: temperatura de funcionamento -10 ℃ a +70 ℃; humidade até 85 %HR
• Alimentação: bateria recarregável 3,7 V, carga ideal ~3 h, autonomia ~8 h (±0,5 h)
• Interfaces: saída de dados USB
• Resistência mecânica: anti-vibração 10 g @ 11 ms (3 eixos), impacto 10 grms (10–100 Hz)
• Proteção: IP54
• Construção: invólucro em alumínio
• Dimensões e peso: 83 × 19 × 53 mm; ≤140 g
