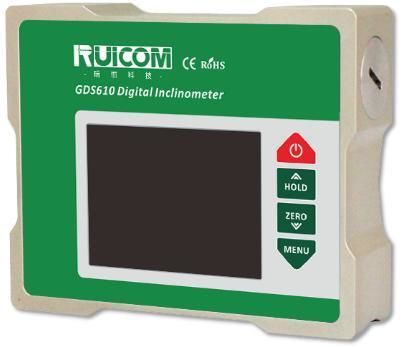

Sensor de inclinação de um eixo GDS610

digitalMEMSde alta precisão

Visão geral do produto O GDS610 é um instrumento digital de medição de inclinação de alta precisão e de nível industrial, concebido para a monitorização e controlo de ângulos em ambientes industriais. Utiliza tecnologia avançada de deteção MEMS, combinada com um algoritmo de compensação entre eixos e um modelo de correção de desvio térmico, para garantir uma excelente estabilidade a longo prazo e repetibilidade dos dados de medição. O dispositivo apresenta uma gama de medição de eixo único de ±90°, alta resolução de 0,001°, resposta rápida, saída estável, armazenamento de dados integrado e suporta a alternância entre três unidades de medida (graus, minutos e segundos / ângulos decimais / mm por metro). O seu design de montagem magnética tridimensional (forte adsorção magnética nas laterais e na parte inferior) permite a medição em superfícies com múltiplas referências e aumenta a flexibilidade de instalação no local. A série oferece forte escalabilidade do sistema, facilidade de operação e fiabilidade industrial, mantendo simultaneamente uma relação custo-desempenho competitiva. Características principais

• Precisão ótima: <0,02° (RMS, gama completa para um único eixo)
• Repetibilidade: 0,004°
• Resolução angular: 0,001°
• Função de armazenamento de dados (módulo de armazenamento de dados integrado)
• Montagem magnética forte em três planos de referência (adsorção magnética nas laterais e na parte inferior) para medição em múltiplas superfícies de referência
• Função de compensação automática por interpolação angular
• Suporta a alternância entre modos de medição: graus, minutos/segundos, ângulos decimais e mm/m
• Ecrã LCD luminoso de 64 cores em cores reais para uma leitura nítida

Características / especificações técnicas

• Modelo: GDS610
• Intervalo de medição de ângulo: ±90° (variante de eixo único); ±30° (variante de eixo duplo)
• Eixo de medição: Eixo único (GDS610); Dois eixos (variante)
• Precisão máxima de medição (RMS): <0,02° (intervalo total, eixo único); <0,005° (faixa completa, dois eixos)
• Resolução de medição angular: 0,001°
• Repetibilidade: 0,004°
• Modos de medição: Graus, minutos e segundos, ângulos decimais e modos mm/m (configuráveis)
• Ecrã LCD: ecrã luminoso com 64 cores reais
• Dimensões da área visível do LCD: C 60,5 mm × L 45 mm
• Temperatura de funcionamento: -10 ℃ a +70 ℃
• Humidade de funcionamento: 85 % HR
• Especificações da bateria: Uma pilha AA de 2 A ou uma pilha recarregável AA NiMH
• Tempo de funcionamento contínuo com pilha: 6 horas (com pilha de 2000 mAh)
• Resistência à vibração: 10 g a 11 ms, triaxial (meia onda senoidal)
• Resistência ao choque: 10 grms, 10–100 Hz
• Peso: 712 g
• Classificação de impermeabilidade: IP54
• Material: Liga de alumínio resistente à abrasão
• Dimensões: C 115 × L 95 × A 32 mm
• Precauções: Para obter a máxima precisão de medição, defina a latitude da sua localidade; as definições são guardadas automaticamente após a conclusão.
