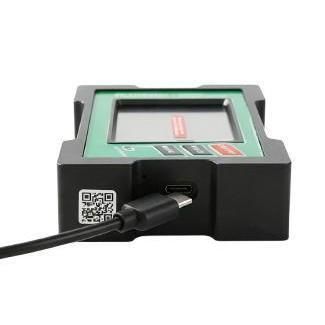

Sensor de inclinação de 2 eixos GDS8 series

de 1 eixodigitalUSB

Visão geral do produto
A série GDS8 da RUICOM Technology oferece inclinômetros digitais de alta precisão concebidos para medição de ângulo, alinhamento e controlo em ambientes industriais. O produto integra detecção micromecânica, núcleos de medição duplos e um mecanismo de compensação dinâmica Y/X combinado com um algoritmo proprietário de contra‑compensação e modelo de compensação térmica para melhorar a precisão e a estabilidade a longo prazo.

Principais características

• Modelos: GDS810 (eixo único) e GDS820 (eixo duplo).
• Intervalos de medição angular disponíveis: ±15°, ±30°, ±45° (dependendo da variante).
• Resolução: 0,001°; precisão em toda a gama até <0,005° nas variantes de topo.
• Suporta três modos de medição/exibição: ângulo (°), graus·minutos·segundos e mm/m.
• Resposta rápida com saída de dados estável via interface Type‑C.
• Estrutura magnética de adsorção para montagem lateral ou inferior; carcaça em liga de alumínio anodizado para uso industrial.
• Armazenamento de dados integrado, ecrã LCD a 64 cores, bateria recarregável 3,7 V (≈11 h de autonomia, ≈5 h de carga).
• Classificação IP54; resistência a vibrações (10g @11ms) e choques (10grms / 10–100Hz).

Especificações técnicas

• Eixo de medição: GDS810 eixo único; GDS820 eixo duplo.
• Intervalos angulares: ±15°, ±30°, ±45° (dependendo do modelo/variante).
• Precisão angular (toda a faixa): GDS810: <0.005° (±15°), <0.01° (±30°), <0.03° (±45°); GDS820: <0.005° (±15°), <0.01° (±30°).
• Resolução angular: 0,001°; repetibilidade ≤0,003°.
• Exemplos de intervalos mm/m: 267 / 577 / 1035 (dependente da variante); resolução mm/m: 0,02; exemplos de precisão mm/m: 0,1 / 0,2 / 0,5.
• Temperatura de funcionamento: -10°C a +70°C; humidade: até 85% HR.
• Alimentação: bateria recarregável 3,7 V; tempo de carga ≈5 h; funcionamento contínuo ≈11 h.
• Saída de dados: Type‑C; software incluído: aplicação VC.
• Ecrã: LCD a 64 cores, área visível L57.6 × W43.2 mm.
• Dimensões: 109 × 77 × 27 mm; peso ≤350 g; material: liga de alumínio anodizado; protecção: IP54.

Aplicações

• Alinhamento e nivelamento de máquinas (ferramentas, gabaritos, prensas).
• Calibração e inspeção em produção e controlo de qualidade.
• Monitorização da inclinação de plataformas e estruturas (construção, plataformas industriais).
• Montagem de precisão, alinhamento de seguidores solares e calibrações em campo.

Pedido e acessórios

• Variantes disponíveis: GDS810 (eixo único) e GDS820 (eixo duplo) com opções de intervalo angular e mm/m.
• Entrega padrão: aparelho, cabo Type‑C, acesso ao software VC e documentação básica; opcionais: suportes magnéticos, certificado de calibração, baterias sobressalentes e serviços OEM ou firmware personalizado — contacte RUICOM Technology para opções.
