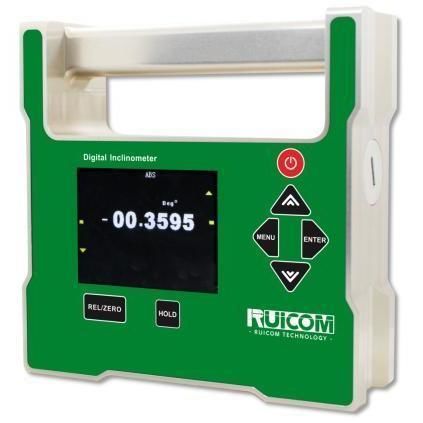

Sensor de inclinação de um eixo GDS850

MEMSportátilde alta precisão

Visão geral do produto
O GDS850 é um inclinômetro eletrônico portátil desenvolvido pela RUICOM Technology com base numa plataforma de medição de inclinação de alta precisão. Integra um sensor MEMS e um microprocessador de 32 bits para amostragem de alta resolução, oferecendo precisão de 0,002° e resolução de 0,0005°. O equipamento suporta gravação e reprodução de dados no local, calibração do zero pelo utilizador e destina-se a nivelamentos e medições de precisão em ambientes industriais.

Características principais

• Faixa de medição: ±30°
• Precisão: <0,002° (ângulos <5°), <0,003° (5°–30°), RMS
• Resolução: 0,0005°
• Gravação e reprodução de dados no local
• Calibração do ponto zero pelo cliente
• Duplas superfícies magnéticas de medição na base
• Display LCD luminoso de 64 cores para leitura nítida

Especificações técnicas

• Modelo: GDS850
• Eixo de medição: eixo único
• Modos de medição: graus ou mm/m (configurável)
• LCD: ecrã luminoso a cores reais de 64 tons
• Área visível do LCD: L60 × W45 mm
• Temperatura de funcionamento: -10° a +70° C
• Humidade de funcionamento: até 85 % HR
• Alimentação: 2 pilhas AA
• Autonomia contínua: aprox. 6 h
• Resistência a vibrações: 10g@11ms, triaxial (semionda)
• Resistência a choques: 10grms, 10–100 Hz
• Grau de proteção: IP54
• Material da caixa: liga de alumínio anodizado
• Peso: 1200 g
• Dimensões: L140 × W140 × H45 mm

Dimensões e peso
Dimensões totais: L140 × W140 × H45 mm. Área visível do LCD: L60 × W45 mm. Peso do equipamento: 1200 g.

Aplicações típicas

• Nivelamento de plataformas e bancadas de precisão
• Alinhamento e ajuste de máquinas
• Calibração e verificação em laboratórios de metrologia
• Verificações de instalação de equipamentos industriais
• Inspeções em campo que exigem medição de inclinação compacta e precisa
