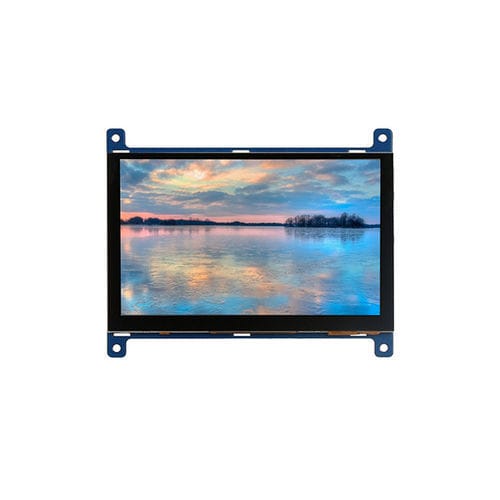

Módulo de visualização TFT T050GBP002

TNcom tela sensível ao toque capacitivaem cores

Visão geral do produto
Ecrã tátil capacitivo de 5 polegadas (Modelo T050GBP002): display TFT fino e de baixo consumo com HDMI+USB, painel táctil capacitivo G+G e vidro temperado, concebido para HMI industriais e aplicações embebidas.

Característi cas
O Display HDMI LCD Touch (T050GBP002) integra um painel TFT tipo TN, um painel táctil capacitivo PCAP e uma PCB HDMI/USB. Suporta baixo consumo (5V ~480 mA típico) e é compatível com Raspbian, Windows, Android, Linux e Arch Linux.

Construção e tecnologia de toque
O módulo é composto por vidro de cobertura, vidro sensor, driver IC e FPC. O toque capacitivo utiliza uma estrutura G+G controlada pelo controlador GOODIX GT911 via interface I2C, com suporte a 5 pontos de toque simultâneos.

Vantagens

• Ampla compatibilidade: painel TN equilibra custo e desempenho visual adequado para interfaces industriais.
• Toque responsivo: PCAP capacitivo oferece maior sensibilidade e controlo de gestos mais suave do que alternativas resistivas.
• Clareza visual: resolução 800×480 em 5" fornece texto, ícones e gráficos simples legíveis para HMIs.
• Integração flexível: interfaces HDMI e USB facilitam ligação a SBCs, reprodutores multimédia e placas de desenvolvimento.
• Fator de forma compacto: 5 polegadas adequado para dispositivos portáteis, painéis de instrumentação e unidades de controlo compactas.

Aplicações

• Painéis industriais e consolas de controlo para processos automatizados.
• Interfaces homem-máquina (HMI) em equipamentos industriais e controlo de máquinas.

Parâmetros técnicos
Model: T050GBP002
Tamanho: 5 Inch
Tipo de LCD: TFT
Tipo de ecrã: TN
Interface LCD: RGB
Número de pinos: 40Pin
Resolução: 800×480
Brilho: 350cd/m2
Direção de visualização: 12 o’clock
Intervalo de ângulos de visão: 70/70/60/70Deg.
Área ativa LCD (mm): 108.00×64.80
Dimensão exterior LCD (mm): 121.00×97.05×7.03
Anti-brilho/Anti-reflexo/Anti-impressões: Personalizável
Tipo de toque: Capacitivo
Pontos de toque: 5 Points
Estrutura do toque: G+G
Interface de toque: IIC (I2C)
Dureza do toque: 6H
Estrutura do módulo: PCAP Touch & LCD Display & PCB
Interface PCB: HDMI USB
Cabos: Com/Sem
Temperatura de funcionamento: -10ºC~+50ºC
Temperatura de armazenamento: -20ºC~+60ºC
Método de ligação: Optical Bonding, Air Bonding
Sistemas suportados: Windows, Android, Linux etc
Campos de aplicação: Controlo industrial, Automação residencial, Dispositivo médico, Terminal self-service etc

Características / Especificações técnicas

• Model: T050GBP002
• Tamanho do ecrã: 5 inch, TFT, TN
• Resolução: 800 × 480
• Brilho: 350 cd/m²
• Área activa: 108.00 × 64.80 mm
• Dimensão exterior: 121.00 × 97.05 × 7.03 mm
• Toque: PCAP capacitivo, estrutura G+G, controlador GOODIX GT911 (I2C), 5 pontos de toque
• Dureza do toque: 6H
• PCB/interface: HDMI + USB
• Número de pinos: 40Pin (interface RGB)
• Alimentação: 5V, ~480 mA (typ.)
• Cabos: Opcional (com ou sem)
• Ligação: Optical bonding ou air bonding disponíveis
• Temperatura de funcionamento: -10°C a +50°C; Armazenamento: -20°C a +60°C
• Áreas de aplicação típicas: controlo industrial, HMI, automação residencial, dispositivos médicos, terminais self-service
