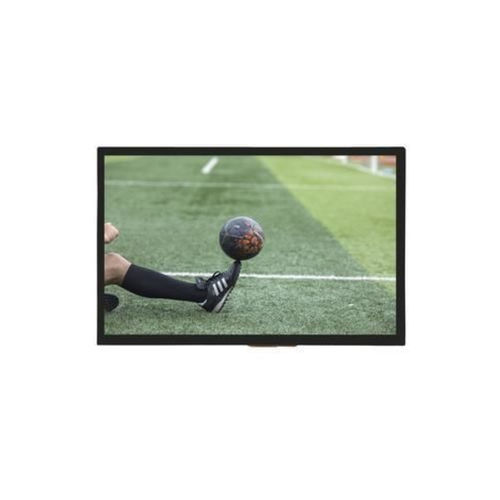

Módulo de visualização TFT LCD T101GBP003

IPScom tela sensível ao toque capacitiva PCAPcom tela sensível ao toque multitouch

Visão geral do produto
Tela sensível ao toque de 10,1 polegadas (modelo T101GBP003): kit interativo HDMI + USB que combina um painel TFT LCD (IPS) com um painel touch capacitivo PCAP (estrutura G+G). O controlador touch é GOODIX GT9271 e suporta multi-touch de 10 pontos via interface IIC (I2C). O módulo oferece amplos ângulos de visualização, boa legibilidade em ambientes externos e baixo consumo (alimentação 5V).

Principais características do display

• Resolução: 1280 x 800 para imagens nítidas
• Painel IPS TFT para amplos ângulos de visão e consistência de cor
• Opções legíveis à luz solar para ambientes brilhantes
• Optical bonding ou tape bonding disponíveis para melhorar a clareza e durabilidade
• Baixo consumo de energia: alimentação 5V

Características do painel tátil

• Touch capacitivo PCAP, estrutura G+G
• Suporte a multi-touch de 10 pontos
• Vidro resistente com dureza 6H (resistência a riscos)
• IC touch: GOODIX GT9271
• Interface touch: IIC (I2C)

Versatilidade e compatibilidade

• Compatível com Windows, Android, Linux (Raspbian, Arch Linux) e Raspberry Pi
• Interfaces: HDMI para display; USB para touch e alimentação (configuração padrão)

Aplicações

• Controle industrial: painéis HMI, interfaces de máquina, sistemas de monitorização
• Automação residencial: painéis de controlo e sistemas de segurança
• Dispositivos médicos: terminais de pacientes e displays de diagnóstico
• Terminais self-service: quiosques, ATMs, bilhética e displays de informação
• Educação: quadros interativos e dispositivos para alunos
• Varejo: sistemas POS e displays interativos
• Automotivo: displays de infoentretenimento e navegação embarcada
• Outros: sinalização digital, consolas portáteis, leitores multimédia, robótica

Produção & Stock
Estado de produção: Em produção
Quantidade em stock: 10 unidades

Parâmetros técnicos
Modelo: T101GBP003
Tamanho: 10,1 polegadas
Tipo de LCD: TFT
Tipo de display: IPS
Interface LCD: LVDS
N.º de pinos: 40Pin
Resolução: 1280 x 800
Brilho: 200 cd/m² (tabela) — 350 cd/m² (visão geral)
Direção de visualização: All o'clock
Faixa de ângulo de visão: 85/85/85/85°
Área ativa (mm): 216.96 x 135.60
Dimensões do módulo (mm): 229.46 x 149.10 x 4.90
Anti-Glare / Anti-Reflection / Anti-Fingerprint: Disponível
Tipo de touch: Capacitivo (PCAP)
Pontos de toque: 10 pontos
Chip IC touch: GOODIX GT9271
Estrutura do touch: G+G
Interface do touch: IIC (I2C)
Dureza do touch: 6H
Estrutura do módulo: PCAP Touch + LCD Display + PCB (CTP Touch + LCD Display + HDMI PCB)
Interface PCB: HDMI, USB
Cabos: Com/Sem (opcional)
Temperatura de operação: -10°C a +50°C
Temperatura de armazenamento: -20°C a +60°C
Método de bonding: Optical Bonding, Air Bonding
Suporta sistemas: Windows, Android, Linux etc.
Campos de aplicação: Controle industrial, automação residencial, dispositivo médico, terminais self-service etc.

Notas adicionais
- Controlador touch: GOODIX GT9271; estrutura de touch G+G; interface touch IIC (I2C).
- Contornos do módulo e dimensões da área ativa fornecidos para integração mecânica.

Especificações técnicas

• Modelo: T101GBP003
• Tamanho do display: 10,1 polegadas
• Resolução: 1280 x 800 (HD)
• Tipo de painel: TFT LCD com IPS
• Interface LCD: LVDS
• Dimensões do módulo: 229.46 x 149.10 x 4.90 mm
• Área ativa: 216.96 x 135.60 mm
• Brilho: 200 cd/m² (tabela) / 350 cd/m² (visão geral)
• Ângulo de visão: 85/85/85/85°
• Touch: PCAP capacitivo, estrutura G+G, 10 pontos
• IC touch: GOODIX GT9271
• Interface touch: IIC (I2C)
• Dureza do touch: 6H
• Portas: HDMI (display), USB (touch & alimentação)
• Alimentação: 5V
• Temp. operação: -10°C a +50°C; Temp. armazenamento: -20°C a +60°C
• Bonding: Optical Bonding / Air Bonding
• Anti-glare / anti-reflection / anti-fingerprint: Disponível
• Aplicações típicas: Controle industrial, automação residencial, médico, terminais self-service, POS, educação, automotivo, sinalização digital, robótica
