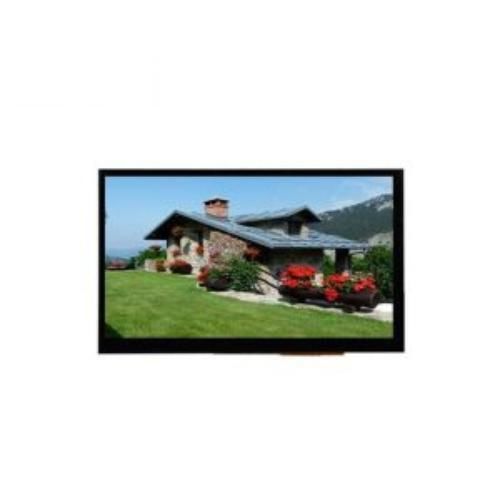

Módulo de visualização TFT LCD WTY070144A11-K01

IPScom tecnologia capacitiva projetadaem cores

Visão geral do produto
Módulo de painel tátil capacitivo de 7 polegadas WTY070144A11-K01 com ecrã IPS 1024x600, entrada de vídeo HDMI e interface tátil USB. O módulo integra um TFT LCD, touch capacitivo PCAP (G+G) e uma placa PCB HDMI+USB. Suporta 5V de alimentação e é compatível com sistemas operativos comuns (Raspbian, Windows, Android, Linux, Arch Linux). Indicada para IHM industriais, quiosques, dispositivos médicos e sistemas embutidos.

Características

• Diagonal de 7 polegadas, resolução nativa 1024 x 600 (SVGA wide) com IPS para amplos ângulos de visualização.
• TFT LCD com painel IPS para manter cor e contraste em vistas oblíquas.
• Touch projetado capacitivo (PCAP) com estrutura G+G e multi-touch de 5 pontos.
• Opções de bonding óptico ou bonding por ar para reduzir reflexões internas e melhorar legibilidade à luz solar.
• HDMI para vídeo; USB para comunicação do touch (USB pode fornecer alimentação ao touch em algumas configurações).
• Tratamentos de superfície opcionais anti-reflexo / anti-impressão digital / anti-encandeamento.

Vantagens

• Factor de forma compacto de 7 polegadas, adequado para aplicações com espaço limitado e instalações embutidas.
• Painel IPS que garante imagem consistente em amplos ângulos para monitorização do operador.
• Touch capacitivo responsivo, adequado para operação por dedo e gestos multi-touch.
• Conectividade simples através de interfaces HDMI e USB padrão para integração rápida.
• Opções de bonding e superfície melhoram durabilidade e desempenho em exterior.

Parâmetros técnicos
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems

Especificações

• Model: WTY070144A11-K01
• Diagonal Size: 7 inches
• Native Resolution: 1024 x 600 (IPS)
• Brightness: 220 cd/m2
• Active Area: 85.92 x 154.21 mm
• Module Dimensions: 164.90 x 100.00 x 7.725 mm
• Touch: PCAP capacitive, G+G structure, 5-point multi-touch, touch hardness 6H
• Interfaces: LCD RGB, PCB HDMI + USB (USB for touch)
• Pin Count: 50Pin
• Bonding Options: Optical bonding or air bonding
• Operating Temp: -10ºC to +50ºC; Storage Temp: -20ºC to +60ºC
• Surface: Anti-glare / anti-reflection / anti-fingerprint available
• Typical Applications: Industrial control, home automation, medical devices, self-service terminals, embedded systems
