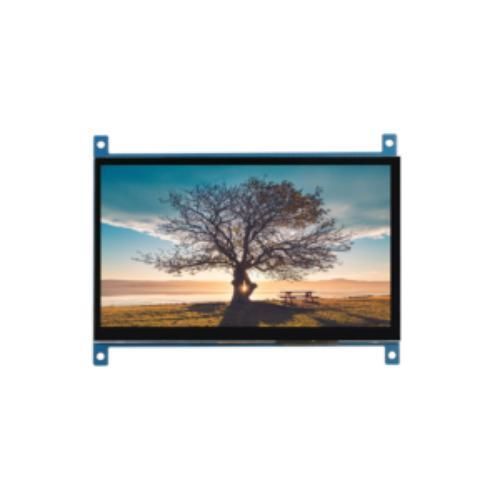

Módulo de visualização TFT LCD T070GBP002

IPScom tela sensível ao toque capacitivaem cores

Visão geral
O ecrã táctil HDMI USB de 7 polegadas 1024×600 IPS (modelo T070GBP002) é um módulo TFT LCD compacto que integra um painel táctil capacitvo PCAP e uma placa PCB com interfaces HDMI + USB. O módulo alimenta-se a 5V e é compatível com plataformas comuns como Raspbian, Windows, Android, Linux e Arch Linux.

Características

• Resolução: 1024 × 600 (adequada para aplicações de 7 polegadas)
• Painel IPS para amplos ângulos de visualização e reprodução precisa das cores
• Brilho: 250 cd/m², apropriado para ambientes bem iluminados
• Optical bonding disponível para melhorar a clareza e reduzir reflexos internos
• Suporte multi-touch (até 5 pontos de toque reportados)
• Controlador de toque: GOODIX GT911
• Estrutura de toque: G+G (vidro de cobertura + vidro sensor)
• Interface de toque: I2C / IIC
• Interfaces PCB: HDMI para vídeo; USB para toque e alimentação

Benefícios

• Fator de forma compacto — adequado para projetos industriais e embedded com espaço limitado
• Conetividade simples — HDMI compatível com Raspberry Pi, mini PCs, consolas e portáteis; USB fornece dados de toque e alimentação
• Potencial para baixo consumo dependendo da configuração do sistema — adequado para designs alimentados por bateria
• Imagem nítida num ecrã pequeno, útil para painéis de controlo e IHM
• Amplo ângulo de visualização e cores consistentes próprios da tecnologia IPS
• Alta luminância que melhora a legibilidade em ambientes claros

Parâmetros técnicos (tabela)
Model: T070GBP002
Tamanho: 7 inches
Tipo LCD: TFT
Tipo de display: IPS
Interface LCD: RGB
Pin No.: 50Pin
Resolução: 1024×600
Brilho: 250 cd/m2
Direção de visualização: todas as direções
Intervalo de ângulo de visão: 85/85/85/85 Deg.
Rácio de contraste: —
Área ativa LCD (mm): 154.21×85.92
Dimensão externa LCD (mm): 165.00×125.00×3.5
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Disponível
Tipo de toque: Capacitivo
Pontos de toque: 5-10 Points
Chip IC de toque: GT911
Estrutura de toque: G+G
Interface de toque: IIC / I2C
Dureza do toque: 6H
Estrutura do módulo: PCAP Touch & LCD Display & PCB
Interface PCB: HDMI (para display e imagem), USB (para toque e alimentação)
Cabos: With / Without
Temperatura de funcionamento: -10ºC ~ +50ºC
Temperatura de armazenamento: -20ºC ~ +60ºC
Método de bonding: Optical Bonding, Air Bonding
Sistemas suportados: Windows, Android, Linux etc.
Campos de aplicação: Controlo industrial, automação residencial, dispositivos médicos, terminais de self-service etc.

Especificações técnicas

• Modelo: T070GBP002
• Tamanho do display: 7 inches
• Resolução: 1024 × 600
• Tipo de painel: TFT IPS
• Brilho: 250 cd/m2
• Tipo de toque: PCAP capacitivo (G+G)
• Controlador de toque: GOODIX GT911
• Pontos de toque: 5-10
• Interfaces: HDMI (vídeo), USB (toque & alimentação), interface LCD RGB
• Temperatura de funcionamento: -10ºC a +50ºC
• Temperatura de armazenamento: -20ºC a +60ºC
• Dimensões externas (mm): 165.00 × 125.00 × 3.5
• Área ativa (mm): 154.21 × 85.92
• Bonding: Optical ou Air bonding disponível
• Aplicações: Controlo industrial, automação residencial, dispositivos médicos, terminais de self-service
