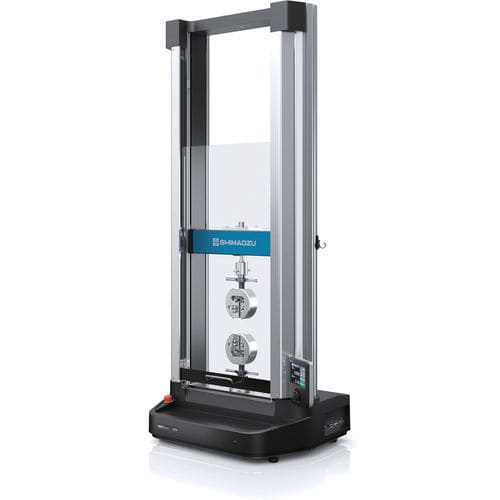

Máquina de ensaio de compressão AGS-V series

de flexãode tensãode fadiga

Visão geral
A série AUTOGRAPH AGS-V da Shimadzu Corporation é uma máquina de ensaios universal de bancada para provas de tração, compressão, flexão e ensaios cíclicos. Suporta forças de ensaio de 1 N a 10 kN e métodos configuráveis para laboratório e produção.

Destaques

• Alta velocidade de retorno e ampla faixa de velocidades: acelera os ciclos de ensaio e aumenta a produtividade em diversas condições.
• Tratamento avançado de dados: aquisição de dados em alta taxa (5 kHz) com exportação e integração facilitadas para bases de dados externas e armazenamento USB.
• Operação ergonômica: Automatic Jig Distance para posicionamento simplificado e controlador portátil para operação autónoma.

Aplicações e modos de ensaio

• Ensaios típicos: tração, compressão, flexão e ensaios cíclicos.
• Métodos personalizáveis via software TrapeziumX-V ou operação autónoma a partir do controlador manual.
• Suporte a extensômetros (ópticos e de resistência) e acessórios opcionais para tipos de corpos de prova específicos.

Controlador e interface
O AGS-V possui painel LCD colorido de alta visibilidade e controlador portátil que apresenta controles sensíveis ao contexto. A interface permite execução autónoma dos ensaios, gravação de resultados em USB e acesso remoto para integração em sistemas de laboratório.

Segurança e concepção para o operador
Cobertura de segurança em policarbonato fornecida de série com interlock que impede movimentos com a tampa aberta. O crosshead inteligente reconhece a posição, alerta para colisões e pára automaticamente nos limites das garras. Inclui detecção de sobrecarga, deteção de contacto e paragem de emergência.

Automação e funções avançadas
Calibração automática da força na partida, proteção da amostra para eliminar a carga inicial durante o aperto, Multi-Table para organização de ferramentas/amostras e cobertura anti-projecção opcional com interlock. Funções de autodiagnóstico e sons operacionais configuráveis facilitam a manutenção.

Amostragem e desempenho
Aquisição de dados em alta velocidade até 5 kHz (0,2 ms) para captar eventos rápidos. Resolução de posicionamento do crosshead adequada para ensaios de precisão; os modelos oferecem diferentes alturas e larguras da área de ensaio para acomodar várias ferramentas.

Vídeos (títulos)

• Autograph AGS-V Series
• O procedimento para testes de material usando AGS-V
• Criação de condições de teste pelo controlador de operação
• Eliminação da carga inicial pela proteção da amostra
• Crosshead inteligente
• Multi-table
• Tampa de segurança

Especificações técnicas

• Faixa de força: 1 N – 10 kN.
• Faixa de velocidades: 0,0005 – 1500 mm/min; velocidade de retorno até 1650 mm/min.
• Taxa de amostragem: até 5 kHz (0,2 ms).
• Precisão garantida da força: 1/1000 (dependendo do modelo).
• Compatibilidade com extensômetros: suporte a extensômetro óptico; placas opcionais para sinais adicionais.
• Controlador: painel LCD colorido; controlador portátil; operação autónoma e exportação por USB.
• Segurança: cobertura de policarbonato com interlock, deteção de sobrecarga, deteção de contacto, paragem de emergência, paragem automática do crosshead.
• Acessórios/opções: garras pneumáticas, garras tipo clip, garras planas de rosca, garras de rolos, placas de compressão, placas com ranhura em T, gabaritos de teste, cobertura de segurança opcional.
