Extensômetro vídeo TRViewX

diametralaxialde tensão

Visão geral

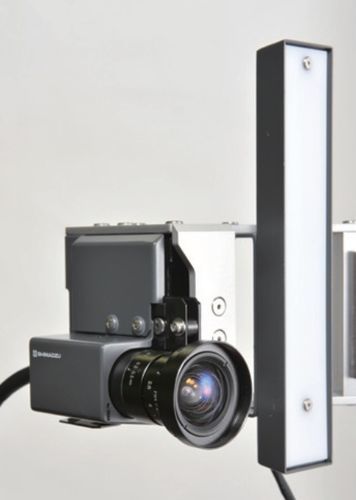

O TRViewX é um extensômetro de vídeo digital sem contato que fornece medições de alongamento de alta precisão e também pode medir variações de largura. Foi projetado para uma ampla gama de ensaios de materiais, especialmente filmes, folhas e outras amostras finas ou estreitas, e pode operar dentro de câmaras termostáticas para ensaios em atmosfera controlada sem tocar a amostra. O TRViewX oferece precisão de alongamento conforme ISO 9513 Classe 0,5 e JIS B 7741 Classe 0,5, e precisão de largura conforme ISO 9513 Classe 1 e JIS B 7741 Classe 1. Está em conformidade com normas de ensaio de tração de plásticos ISO 527, JIS K7161 e ASTM D638 e suporta corpos de prova com comprimento de referência de 75 mm (tipo A1).

Características

• Medições de alongamento de alta precisão (ISO 9513 Classe 0,5 / JIS B 7741 Classe 0,5)
• Capacidade de medição de largura (ISO 9513 Classe 1 / JIS B 7741 Classe 1)
• Medição ótica/por vídeo sem contato, adequada para filmes, folhas e amostras estreitas
• Opções de modelo: câmara simples e dupla
• Iluminação LED de alta intensidade

Integração de software
Integração completa com o software de ensaio Trapezium X para aquisição de dados sincronizada, captura de imagens e inclusão de imagens nos relatórios.

Aplicações (documentos selecionados)
Documents | Creation Date
Value Determination with Video Type Non-Contact Extensometer (ISO 10113:2020) | 2024-03-06
MMB Test of CFRP in Conformance with ASTM D6671 - Material Testing System | 2017-10-04
Shear Test of Composite Material (V-Notched Rail Shear) - Material Testing System | 2017-06-27

Vídeos (exemplos)

• TRViewX Non-Contact Digital Video Extensometer - Example of Plastic Measurements
• TRViewX Non-Contact Digital Video Extensometer - Example of Open Hole CFRP Plate Measurements

Especificações técnicas

• Princípio de medição: extensômetro de vídeo digital sem contato
• Precisão de alongamento: ISO 9513 Classe 0,5 / JIS B 7741 Classe 0,5
• Precisão de medição de largura: ISO 9513 Classe 1 / JIS B 7741 Classe 1
• Normas aplicáveis: ISO 527, JIS K7161, ASTM D638 (suporta tipo A1, comprimento de referência 75 mm)
• Tipos de amostras: filmes, folhas, materiais finos ou estreitos, amostras para ensaios em atmosfera controlada
• Opções de modelo: configurações com câmara simples e dupla
• Iluminação: LED de alta intensidade
• Software: integração com Trapezium X para captura de imagens e geração de relatórios
