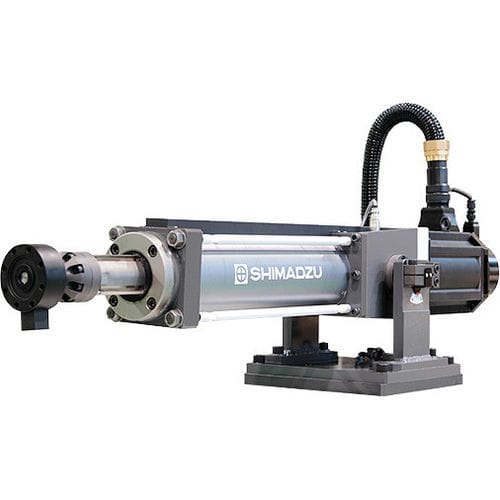

Servo-atuador elétrico NJ-SERVO

linearcom servomotorservo-motor

Visão geral
O atuador acionado por motor elétrico NJ-SERVO utiliza um sistema de acionamento por motor elétrico com um servomotor dedicado e um sensor de deslocamento de curso para permitir controle de ensaio de alta precisão. Em comparação com atuadores hidráulicos, a configuração do sistema é mais simples, facilitando a manutenção e reduzindo consumo de energia e espaço. O sistema suporta uma ampla gama de tipos de ensaio e oferece alta expansibilidade: desde avaliações de resistência de carrocerias e conjuntos de veículos e aeronaves até testes de resistência de peças isoladas; de configurações multi-eixo que combinam vários atuadores a testes uniaxiais; e de ondas senoidais a simulações de formas de onda operacionais.

Características

• Mesma capacidade de força garantida para ensaios estáticos e dinâmicos
• Suporta ensaios de alta velocidade até 72 cm/sec
• Alta reprodutibilidade de picos com medição e controlo de alta precisão
• Economia de energia de aproximadamente 75% comparado a atuadores hidráulicos de especificações semelhantes; operação por motor fornece apenas a potência necessária por ensaio
• Configuração do sistema mais simples que sistemas hidráulicos — manutenção facilitada e economia de espaço
• Alta expansibilidade para vários tipos de ensaio (resistência de conjuntos, testes de peças, testes multi-eixo e uniaxiais)
• Suporta tipos de forma de onda desde senoidais até simulações de formas de onda operacionais
• Pode ser acionado apenas por um amplificador servo e um controlador para integração do sistema simplificada

Downloads

• Shimadzu Analytical and Measuring Instruments [PDF / 11.13MB]
• Instruments for Evaluations Rubber and Plastics [PDF / 2.46MB]
• Dynamic and Fatigue Testing Systems [PDF / 68.74MB]
• NJ-SERVO - Electric Motor Driven Actuator [PDF / 10.58MB]

Manuais

• Manual de Instruções NJ-SERVO [PDF / 3.17MB]

Aplicações
Documentos | Data de criação
Three-Point Bending Fatigue Tests of Welded Material Using the SEM Servopulser | 2024-11-19
Shear Fatigue Testing of Adhesives | 2024-11-19

Especificações

• Tipo de produto: atuador acionado por motor elétrico (acionamento por servomotor)
• Sensor de deslocamento de curso para controlo de alta precisão
• Controlo de ensaio de alta precisão por servomotor dedicado
• Velocidade máxima de ensaio: até 72 cm/sec
• Mesma capacidade de força para ensaios estáticos e dinâmicos
• Alta reprodutibilidade de picos e medição/controlo de alta precisão
• Economia de energia significativa vs atuadores hidráulicos (aprox. 75%)
• Configuração do sistema mais simples — manutenção facilitada e economia de espaço
• Suporta configurações uniaxiais e multi-eixo e uma ampla gama de formas de onda de ensaio
• Opção de acionamento: operável apenas com amplificador servo e controlador
