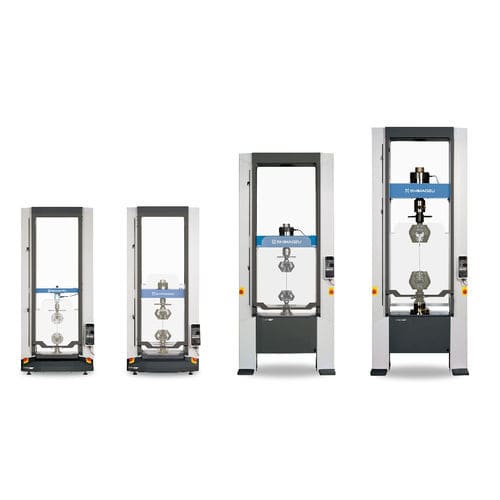

Máquina de ensaio de compressão AGS-X2 series

de tensãomotorizadacontrolada por computador

Visão geral
A série AUTOGRAPH AGS-X2 da Shimadzu oferece soluções de ensaio práticas para uma ampla gama de aplicações de tração e compressão. Combina controle avançado, operação intuitiva e funções de segurança em um design compacto apropriado para controle de qualidade e P&D.

Software
Fornecido de série com o software de processamento de dados TRAPEZIUM X-V para controle e análise completos de ensaios. O TRAPEZIUM LITE X está disponível como opção de entrada para otimizar fluxos de trabalho de controle de qualidade.

Relação custo-benefício
O AGS-X2 entrega capacidades de ensaio práticas e econômicas. O autoajuste em tempo real dos parâmetros de controle utiliza dados de força e deformação medidos para simplificar o controlo de tensão e deformação. A função AUTOTUNING suporta controle por deformação conforme ISO 6892.

Exemplos de aplicação (tabela)
FERRO & AÇO — Controlo de tensão convencional e crescente procura por ensaios de tração com controlo por deformação. Normas aplicáveis: ISO 6892, JIS Z2241.
PLÁSTICOS & RESINAS — Medição do módulo em domínios de deformação muito pequenos exigidos pelas normas. Normas aplicáveis: ISO 527, ISO 178, JIS K7171.
CERÂMICA — Amostras sensíveis a deslocamentos microscópicos exigem controlo preciso desde o início do ensaio.

Células de carga de alta precisão e medição
O sistema suporta uma ampla faixa garantida de precisão das células de carga de 1/500 a 1/1, permitindo a maioria dos ensaios sem trocar células ou acessórios. A amostragem de alta velocidade a 1 ms reduz perdas de variações de resistência e melhora a fidelidade da curva tensão-deformação (S–S).

Segurança melhorada

• Função de segurança: interrompe o ensaio se mudanças de força excederem um nível pré-definido durante a colocação da amostra ou retorno.
• Limitadores de curso one-touch: ajuste simples dos limites de curso via interruptor.
• Tampa de proteção: proteção deslizante para controlar a dispersão de amostras; intertravamento que desativa o ensaio quando aberto.
• Interruptores de emergência duplos: fornecidos em ambos os lados para quadros de 20 kN–300 kN.

Espaço de trabalho mais inteligente — Funções novas e aprimoradas
Funções novas e aprimoradas tornam os ensaios mais fáceis e eficientes. Principais recursos:

• Tampa de proteção: proteção de segurança deslizante vertical com intertravamento; abertura com uma mão.
• Limitadores de curso one-touch: operação pinch-and-slide com travamento seguro dos limites da cruzeta.
• Célula de carga: tipo de alta precisão com exatidão ±0,5% do valor indicado; valor nominal armazenado no cabo de calibração e reconhecido automaticamente ao conectar.
• Cruzeta: velocidade de ensaio até 2.000 mm/min e retorno até 2.200 mm/min (quadro 20 kN) para reduzir ciclos de ensaio repetitivos.
• União comum para tração e compressão (20–300 kN): junta única para facilitar a troca de acessórios e projeto de desengate seguro.
• Painel de operação principal: criar e armazenar condições de ensaio para operar sem PC; roda jog incluindo controlo automático do extensómetro; ângulo do painel móvel; idioma de ecrã selecionável (inglês/chinês).
• Interruptores de emergência: cortam a alimentação ao amplificador servo para parar instantaneamente o movimento da cruzeta em emergências.

Downloads & Documentação
Folheto do produto, documentação de acessórios (garras, placas de compressão, acessórios) e notas de aplicação para ensaios têxteis e de tração estão disponíveis em PDFs para download na página do produto.

Especificações técnicas

• Série do produto: AUTOGRAPH AGS-X2 Series
• Software incluído: TRAPEZIUM X-V (padrão); TRAPEZIUM LITE X (opção entry-level)
• Faixa de precisão da célula de carga: 1/500 a 1/1
• Precisão da célula de alta precisão: ±0,5% do valor indicado (tipo alta precisão)
• Velocidade de amostragem: 1 ms
• Velocidade da cruzeta (quadro 20 kN): ensaio 2.000 mm/min, retorno 2.200 mm/min
• Funções de segurança: limitadores de curso one-touch, tampa de proteção com intertravamento, interruptores de emergência duplos (20–300 kN)
• União comum para tração e compressão (20–300 kN)
• Painel principal: condições de ensaio programáveis, controlo por roda jog, painel móvel, idioma de visualização selecionável (inglês/chinês)
• Normas referenciadas: ISO 6892, ISO 527, ISO 178, JIS Z2241, JIS K7171
