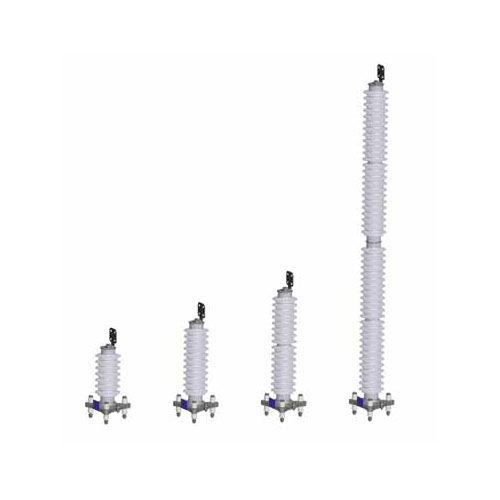

Dispositivo de proteção contra surtos classe I 3EL series

para rede elétricapara ambientes severosde varístor

Visão geral
Limitadores de sobretensão de alta tensão são dispositivos de proteção concebidos para proteger sistemas elétricos contra sobretensões transitórias causadas por raios, operações de comutação e outras perturbações, desviando correntes de surto para a terra e limitando picos de tensão a níveis seguros. A Siemens Energy oferece um portfólio abrangente de soluções de limitadores, incluindo projetos em borracha de silicone e porcelana para aplicações desde média até ultra‑alta tensão.

Funções e características principais

• Proteção contra sobretensões: desvio rápido de picos transitórios para proteger sistemas elétricos
• Segurança dos equipamentos: evita falhas de isolamento e prolonga a vida útil dos ativos
• Confiabilidade do sistema: minimiza o tempo de inatividade e os custos de manutenção
• Elevada estabilidade mecânica: projetados para aplicações de suporte e regiões com intensa atividade sísmica

Destaques da família de produtos

• 3EL em borracha de silicone (Cage Design™): carcaça de silicone moldada diretamente sobre MOVs com gaiola em PRFV para elevada resistência mecânica; silicone hidrofóbico, resistente aos UV, retardador de chama e autoextinguível; comportamento de arco que evita ejeção de peças internas; adequado para aplicações em subestações ou em linha; capacidade até 800 kV.
• 3EQ em silicone (núcleo oco composto): carcaça de silicone moldada sobre um núcleo oco reforçado com fibra de vidro para estabilidade mecânica excecional; vedações especiais de flange para prevenir entrada de humidade e descargas parciais; dispositivos de alívio de pressão direcionais para saída segura de arco; ideal para zonas sísmicas, áreas ventosas e aplicações suporte‑isolador; capacidade até 800 kV.
• 3EP em porcelana: carcaça em porcelana com gaiola PRFV para resistência mecânica robusta; excelente sistema de vedação e dispositivos de alívio de pressão direcionais; projetado para ambientes com forte sismicidade ou ventos intensos e aplicações que exigem funções de suporte muito robustas; capacidade até 800 kV.

Destaques técnicos e benefícios
Os projetos Siemens Energy combinam elevada capacidade de tensão, resistência mecânica e propriedades avançadas de materiais para fornecer soluções para aplicações exigentes em alta tensão. As variantes de produto (3EL, 3EQ, 3EP) permitem a seleção conforme as necessidades de instalação (subestação vs linha), condições ambientais (litoral, deserto, ar poluído) e exigências mecânicas (sismo, vento).

Comparação (características selecionadas)
Característica | 3EL silicone Cage Design™ | 3EQ núcleo oco composto | 3EP design porcelana
Tensão máxima | Até 800 kV | Até 800 kV | Até 800 kV
Resistência mecânica | Elevada, via gaiola PRFV | Muito elevada, via núcleo oco PRFV | Elevada, via carcaça de porcelana
Material da carcaça | Silicone (hidrofóbico, resistente a UV) | Silicone + núcleo oco PRFV | Porcelana
Segurança em sobrecarga | Arco escapa pelo carcaça de silicone | Dispositivos de alívio de pressão direcionais | Dispositivos de alívio de pressão direcionais
Manutenção | Isento de manutenção devido às propriedades do silicone | Operação confiável a longo prazo | Robusto em ambientes severos
Flexibilidade de aplicação | Limitadores para subestação ou linha | Limitadores de subestação para zonas sísmicas/ventosas | Limitadores de subestação para zonas sísmicas/ventosas
Peso | Leve para transporte e instalação fáceis | Moderado | Mais pesado, mas altamente durável

Aplicações

• Subestações de transmissão e distribuição: proteção da infraestrutura contra sobretensões transitórias
• Transformadores e reatores de potência: garantir operação fiável e longevidade
• Chaves e equipamentos de controlo: proteção contra distúrbios elétricos
• Ligações aéreas e cabos subterrâneos de transmissão: manutenção do fluxo de energia sem interrupções
• Locais sujeitos a raios, atividade sísmica ou condições meteorológicas extremas: proteção fiável em ambientes desafiantes

Por que escolher os limitadores de sobretensão Siemens Energy

• Confiabilidade comprovada por décadas de experiência em campo
• Materiais avançados (borracha de silicone, compósitos, porcelana) para maior durabilidade e desempenho
• Conceções orientadas para a segurança (alívio de pressão direcional, gestão de arco) para minimizar riscos em sobrecargas
• Ampla gama de tensões com soluções até 1.200 kV para aplicações ultra‑alta tensão
• Projetos personalizáveis para satisfazer requisitos específicos de projeto e ambiente

Especificações técnicas

• Capacidade de tensão: soluções para aplicações desde média tensão até ultra‑alta tensão; portfólio inclui soluções até 1.200 kV (nível de portfólio) e projetos específicos até 800 kV.
• Materiais da carcaça: borracha de silicone (hidrofóbica, resistente a UV, retardadora de chama, autoextinguível) e opções de porcelana de alta qualidade.
• Projeto mecânico: gaiola de varas PRFV (3EL), núcleo oco PRFV (3EQ) ou carcaça em porcelana (3EP) para atender diferentes requisitos de resistência mecânica.
• Estanquidade e proteção contra humidade: moldagem de silicone hermética e vedações de flange especiais para evitar entrada de humidade e descargas parciais.
• Funções de sobrecarga e segurança: dispositivos de alívio de pressão direcionais (3EQ, 3EP) e carcaça de silicone segura para arco (3EL) que permitem a fuga segura do arco sem ejeção de peças internas.
• Adequação ambiental: excelente desempenho em camadas de poluição para zonas costeiras, desérticas e altamente poluídas; estanquidade superior contra humidade e contaminação.
• Aplicações típicas: transformadores, disjuntores, geradores, motores, condensadores, passagens, equipamentos de comutação, veículos de tracção, linhas de transmissão e subestações.
• Manutenção: os projetos à base de silicone oferecem operação sem manutenção devido às propriedades do material; as versões em porcelana proporcionam desempenho robusto a longo prazo em ambientes severos.
