Visão geral
As soluções de monitorização de supressores de sobretensão da Siemens Energy fornecem avaliação de condição direcionada para supressores utilizados em redes elétricas. As soluções variam de contadores de impulso simples a Arrester Condition Monitors (ACM) e Sensarresters™, com acesso remoto e análises para manutenção preditiva.

Por que monitorizar supressores de sobretensão?

• Deteção precoce de alterações de condição
• Prevenção de interrupções inesperadas
• Otimização da programação de manutenção
• Melhoria da gestão de ativos e da fiabilidade da rede

Famílias de produtos e equipamentos
Os dispositivos de monitorização Siemens Energy cobrem várias necessidades:

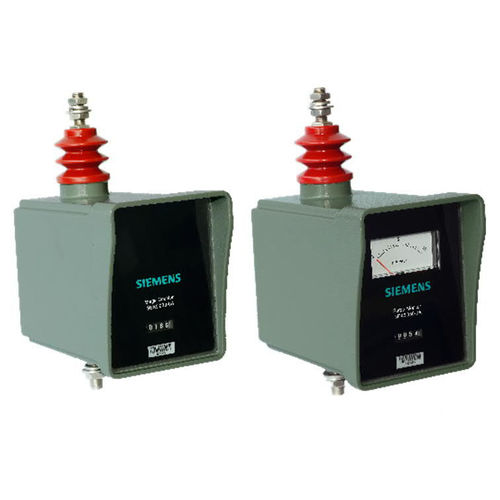

• Contadores de impulsos — 3EX5 030: contador integrado na ligação à terra do supressor para registar respostas a surtos. 3EX5 050: contador com medidor de corrente de fuga integrado. As versões 3EX5 030-1 e 3EX5 050-1 podem incluir um contacto auxiliar passivo para contagem remota.
• Contador para monitorização remota — 3EX5 060 (sensor): fixado ao condutor de terra do supressor; conta respostas a surtos e mede continuamente a corrente de fuga. 3EX5 062 (display): visualização remota de contagens e corrente de fuga até 200 m e fornece ligação local para medição com osciloscópio.
• Arrester Condition Monitors (ACM) — Básico (3EX5 080-0): mede a corrente de fuga total e os impulsos de surtos, realiza análise do 3.º harmónico com compensação de rede, aplica correção de temperatura e indica condição por LEDs tricolores. Avançado (3EX5 080-1): adiciona módulo USB sem fios para comunicação direta com PC, visualização detalhada, configuração de parâmetros e atualizações de software.
• Sensarresters™ — Monitorização conectada: acesso web e móvel em tempo real, integração de análises de dados para manutenção preditiva e comunicação sem fios para diagnóstico remoto.

Principais características e benefícios

• Monitorização abrangente: desde a contagem de impulsos até à análise avançada de condição e registo de energia absorvida
• Análise de tendências a longo prazo: os dispositivos ACM registam a corrente de fuga diária para avaliação de tendências plurianuais
• Acesso remoto e sem fios: reduz a necessidade de inspeções no local e facilita a recolha de dados
• Integração: concebidos para instalação em supressores existentes sem modificação do supressor
• Apoio à segurança: indicação precoce de avarias ajuda a prevenir falhas catastróficas

Notas adicionais
Os dispositivos devem ser selecionados em função do nível de tensão da rede e das condições operacionais; confirme a compatibilidade específica dispositivo–supressor para cada aplicação. As unidades ACM básicas podem ser atualizadas para versões avançadas através de módulos sem fios sem modificar o supressor.

Especificações técnicas

• 3EX5 030: contador de impulsos, integrado na terra do supressor, regista eventos de surtos.
• 3EX5 050: contador de impulsos com medidor de corrente de fuga; 3EX5 030-1 e 3EX5 050-1 podem incluir opcionalmente um contacto auxiliar passivo para contagem remota.
• 3EX5 060 (sensor): fixado ao condutor de terra do supressor; medição contínua de corrente de fuga e contagem de impulsos.
• 3EX5 062 (display): visualização remota dos dados do sensor (contagens e corrente de fuga) até 200 m; ligação local para medição de corrente de fuga com osciloscópio.
• 3EX5 080-0 (ACM Básico): mede a corrente de fuga total e os impulsos de surtos; análise do 3.º harmónico com compensação de rede; correção de temperatura; indicador de condição por LEDs tricolores.
• 3EX5 080-1 (ACM Avançado): adiciona módulo USB sem fios para comunicação direta com PC, visualização detalhada, configuração de parâmetros e atualizações de software (compatibilidade com ACM Service Tool).
• Funcionalidades Sensarresters™: estado remoto em tempo real via web/móvel, integração analítica para manutenção preditiva, comunicação sem fios para diagnóstico remoto.
• Registo e tendências: registo diário da corrente de fuga para análise de tendências a longo prazo e avaliação da condição.
• Compatibilidade: concebido para integração com supressores existentes; confirmar compatibilidade dispositivo–supressor conforme a aplicação.
