Dispositivo de proteção contra surtos classe II EGLA

de exterioralta energiapara rede elétrica

Visão geral
Os para-raios de linha para linhas aéreas (LSA) protegem linhas de transmissão aéreas contra descargas atmosféricas e sobretensões de manobra, desviando energia de surto excessiva para a terra, evitando arcos, danos aos equipamentos e interrupções de energia.

Funções principais

• Capacidade de alta tensão: Projetados para tensões de sistema de até 800 kV com capacidade de descarga de energia de até 3,6 C.
• Proteção contra raios: A folga de centelha externa dispara durante eventos de raios, limitando correntes de falta à terra de quiloampères a ampères, extinguindo arcos em ~10 ms e evitando a operação de disjuntores.
• Maior confiabilidade do sistema: Software de simulação proprietário (com base em estudos Cigré) otimiza a colocação e a quantidade de LSA para fornecer proteção contra raios eficaz minimizando custos.
• Redução de interrupções: LSAs eliminam sobretensões acima do nível de resistência ao impulso de raio (LIWL) do isolador, prevenindo arcos e quedas de tensão.
• Simulação avançada e suporte: Análises detalhadas por software modelam as condições específicas da linha do cliente para permitir seleção e posicionamento precisos dos LSA.

Para-raios de linha sem folga (NGLA) — Ligação direta a linhas aéreas
Os NGLA proporcionam flexibilidade de montagem excecional e alta confiabilidade operaçãoal. Podem ser instalados em isoladores, condutores ou estruturas de torre dependendo do projeto da torre e do arranjo dos isoladores. Principais benefícios:

• Instalação altamente flexível: Adequado para montagem em condutor, torre ou isolador; adapta-se a várias configurações de linha.
• Proteção superior: Alta capacidade de absorção de energia para defesa robusta contra raios e sobretensões de manobra.
• Segurança contra sobrecarga térmica: Desconector integrado isola o para-raios durante sobrecarga térmica, permitindo a operação contínua da linha até à substituição.
• Conformidade com normas: Projetado e testado segundo IEC 60099-4.
• Monitorização opcional: Sistema de monitorização ACM disponível para avaliação wireless do estado e informações detalhadas sobre correntes de fuga e energia dissipada.

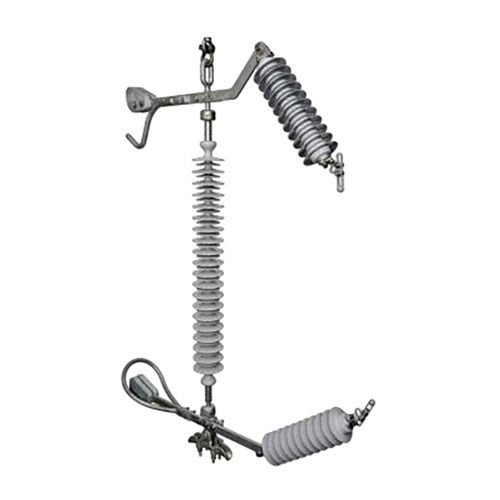

Para-raios de linha com folga externa (EGLA) — Isolado por folga de centelha em série
Os dispositivos EGLA apresentam uma folga de centelha externa em série, isolando galvanicamente os componentes ativos do para-raios da tensão de linha em condições normais. Em caso de descarga atmosférica, a folga dispara, limitando a corrente de falta à terra e extinguindo arcos rapidamente. Benefícios principais:

• Corrente de fuga zero: A folga em série desconecta os blocos MOV da tensão do sistema em operação normal.
• Eficiência de material: Pode ser usado um para-raios de tensão nominal inferior, reduzindo a quantidade de MOV e o uso de material.
• Não requer desconector ou condutor de terra: Simplifica instalação e manutenção.
• Design compacto: Adequado para torres multi-circuito com curtos espaçamentos e instalação em linha energizada.
• Conformidade com normas: Conforme IEC 60099-8.

Destaques técnicos

• Instalação: Ligação direta (NGLA) / Folga de centelha externa (EGLA)
• Faixa de tensão: Até 800 kV
• Descarga de energia: Até 3,6 C
• Desconector: Integrado (NGLA) / Não requerido (EGLA)
• Corrente de fuga: Presente em operação normal (NGLA) / Nenhuma em operação normal (EGLA)
• Normas: IEC 60099-4 (NGLA) / IEC 60099-8 (EGLA)
• Invólucro: Borracha de silicone
• Opções de montagem: Torre, isolador, condutor (NGLA) / Torre, isolador (EGLA)
• Manutenção: Mínima

Análise de software otimizada para aplicações LSA
Siemens Energy fornece análises baseadas em simulação (com base em estudos Cigré) para determinar soluções LSA ótimas e econômicas. O software examina parâmetros de linha específicos do cliente e recomenda onde e quantos para-raios são necessários para garantir proteção adequada contra raios enquanto minimiza o equipamento instalado. Fatores considerados:

• Parâmetros da linha: tensão de operação, número de circuitos, dados do fio de guarda, comprimento da linha, comprimento de vão e flecha, tipo e diâmetro do condutor, espaçamentos.
• Dados da torre: impedâncias de surto da torre, resistência de fundação, geometria da torre e posições de fase.
• Dados do isolador: distância de arco, comprimento de conexão, tensão nominal de resistência ao impulso de raio.
• Atividade de raios: nível ceraúnico (descargas por ano por km²), topologia da rede e perfil de elevação.
• Prioridades do cliente: menos interrupções curtas, prevenção de curtos entre fases e multisistema, eliminação de fios de guarda quando aplicável.

Por que escolher os para-raios de linha Siemens Energy?

• Tecnologia comprovada: Décadas de experiência de campo garantindo desempenho fiável em ambientes diversos.
• Estratégias de proteção personalizadas: Projeto baseado em simulação que otimiza a proteção para necessidades específicas do sistema.
• Suporte para alta tensão: Produtos capazes de suportar tensões de sistema até 800 kV com elevados índices de descarga de energia.

Características / Especificações técnicas

• Capacidade de tensão do sistema: até 800 kV.
• Capacidade de descarga de energia: até 3,6 C.
• Instalação NGLA: ligação direta (torre, isolador, condutor).
• Instalação EGLA: folga de centelha externa (torre, isolador).
• Desconector: NGLA integrado; EGLA não requerido.
• Corrente de fuga: NGLA presente em operação normal; EGLA isolado em operação normal.
• Material do invólucro: borracha de silicone.
• Normas: NGLA — IEC 60099-4; EGLA — IEC 60099-8.
• Manutenção: mínima para NGLA e EGLA.
