Dispositivo de proteção contra surtos classe II 3EB4

para rede elétricapara subestação elétricapara aplicações ferroviárias

Visão geral
Os supressores de sobretensão ferroviários Siemens Energy oferecem proteção direcionada contra sobretensões para infraestrutura ferroviária e material circulante. Projetados para subestações de tração, linhas de alimentação, interfaces de sinalização e equipamentos a bordo, limitam sobretensões transitórias causadas por raios, manobras de comutação e outras perturbações, desviando correntes de sobretensão para terra através de elementos resistivos não lineares.

Principais benefícios

• Conformidade normativa: Testados e certificados de acordo com normas internacionais aplicáveis ao setor ferroviário e proteção contra sobretensões.
• Integração simples: Projetados para instalação direta e baixa manutenção em ambientes ferroviários.
• Durabilidade: Materiais e projeto destinados a resistir a condições ambientais severas, carregamentos mecânicos e ciclos de operação prolongados.
• Opções específicas por aplicação: Modelos e variantes disponíveis para sistemas AC/DC e requisitos de instalação.

Portfólio de produtos e aplicações
Siemens Energy oferece uma gama de supressores para sistemas ferroviários AC e DC e variados ambientes operacionais. Aplicações típicas incluem comboios de alta velocidade e interurbanos, serviços suburbanos e regionais, locomotivas multi-sistema, transporte urbano (elétricos, metro, trem leve) e projetos de eletrificação ferroviária.

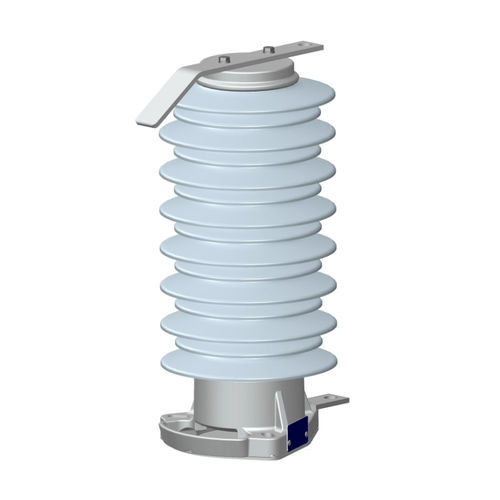

3EB4 – supressor de silicone em invólucro composto

• Design: Invólucro em plástico reforçado com fibra de vidro (FRP) com abas em borracha de silicone.
• Tensão: Adequado para sistemas AC até 25 kV e sistemas DC até 3 kV.
• Desempenho: Suporta velocidades de comboio até 420 km/h; corrente de curto-circuito nominal 50 kA.
• Conformidade: Testado segundo IEC 60099-4 (AC) e EN 50526-1 (DC).
• Segurança: Ensaios de fogo e fumo segundo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; ensaios de choque e vibração segundo IEC 61373.
• Aplicações: Alta velocidade/interurbanos, suburbanos e regionais, locomotivas multi-sistema, transporte urbano e eletrificação ferroviária.

3EB5 – supressor de silicone com Cage Design™

• Design: Invólucro Cage Design™ com silicone moldado diretamente.
• Tensão: Adequado para sistemas AC até 25 kV e sistemas DC até 3 kV.
• Desempenho: Suporta velocidades de comboio até 320 km/h; corrente de curto-circuito nominal 50 kA.
• Conformidade: Testado segundo IEC 60099-4 (AC) e EN 50526-1 (DC).
• Segurança: Ensaios de fogo e fumo segundo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; ensaios de choque e vibração segundo IEC 61373.
• Aplicações: Interurbanos, suburbanos e regionais, locomotivas multi-sistema, transporte urbano e eletrificação ferroviária.

Tipos DC para eletrificação ferroviária 3EB2 e 3EB3

• Design: Supressores com invólucro de silicone desenvolvidos para proteção contra sobretensões em sistemas DC.
• Classificação: 3EB2 = DC-B; 3EB3 = DC-C com maior capacidade de absorção de energia.
• Conformidade: Testado segundo EN 50526-1.
• Segurança: Ensaios de fogo e fumo segundo DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; ensaios de choque e vibração segundo IEC 61373.
• Aplicações: Transporte urbano e eletrificação ferroviária (sistemas DC).

Por que escolher os supressores Siemens Energy?

• Experiência extensa: Mais de 80 anos em tecnologia de supressores para ferrovias.
• Portfólio abrangente: Soluções para sistemas ferroviários AC e DC, com tensões nominais na gama até 45 kV.
• Confiabilidade comprovada: Projetados para longa vida útil e baixa necessidade de manutenção.
• Suporte global: Suporte técnico e consultoria de especialistas Siemens Energy em todo o mundo.

Informações adicionais do produto (destaques FAQ)

• O que são: Dispositivos especializados para proteger sistemas ferroviários contra sobretensões transitórias causadas por raios, comutação e outras perturbações.
• Diferença em relação a supressores padrão: Projetados para exigências mecânicas, ambientais e regulamentares específicas do setor ferroviário.
• Como selecionar: Depende da tensão do sistema, condições ambientais e necessidades da aplicação; Siemens Energy oferece soluções personalizadas e consultoria técnica.
• Materiais: Tipicamente silicone e FRP para resistência mecânica e ambiental.
• Adequação a ambientes severos: Projetados para resistir a temperaturas extremas, umidade e esforços mecânicos.
• Garantia de qualidade: Produtos submetidos a testes rigorosos e conformes a normas como IEC 60099-4 e EN 50526-1.

Especificações técnicas

• Adequação AC: Até 25 kV para tipos com invólucro de silicone (a gama inclui soluções até 45 kV).
• Adequação DC: Classificação típica até 3 kV DC para tipos com invólucro de silicone; 3EB2 = DC-B, 3EB3 = DC-C (alta absorção de energia).
• Corrente nominal de curto-circuito: 50 kA (especificado para 3EB4 e 3EB5).
• Velocidades de comboio suportadas: Até 420 km/h (3EB4), até 320 km/h (3EB5).
• Materiais do invólucro: FRP, abas de silicone; Cage Design™ com silicone moldado diretamente (3EB5).
• Ensaios de fogo e fumo: DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2.
• Ensaios mecânicos: Choque e vibração segundo IEC 61373.
• Conformidade normativa: IEC 60099-4 (versões AC), EN 50526-1 (versões DC) e outras normas ferroviárias aplicáveis.
• Foco de projeto: Qualidade certificada, facilidade de instalação e manutenção, longa vida útil e soluções personalizadas para aplicações ferroviárias específicas.
