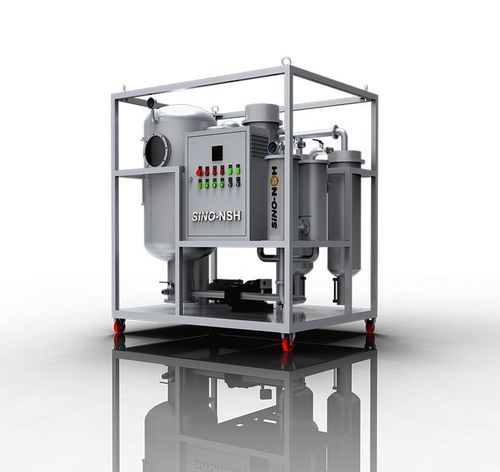

Sistema de purificação para óleo NSH-TF-series

contínuopara aplicações industriaispor filtração

Geral
A série NSH-TF é um purificador de óleo a vácuo concebido para lubrificantes de turbina. Remove grandes quantidades de água livre e dissolvida, gases e contaminantes particulados. Soluções e opções podem ser adaptadas às exigências da instalação.

Resumo

• Óleos tratados: Óleo de turbina (também aplicável a óleo hidráulico, óleo de arrefecimento e outros lubrificantes com alto teor de água ou contaminantes)
• Função: Desidratação, Desgaseificação, Remoção de impurezas
• Caudal: 1.200–18.000 L/h (dependente do modelo)
• Alimentação elétrica: tipicamente 380 VAC / 3 fases / 50 Hz (personalizável)

Especificações
1. Filtragem e acondicionamento contínuo do óleo de turbina.
2. Capaz de separar e remover grandes volumes de água livre e dissolvida.
3. Estágio de filtração com retrolavagem automática para prolongar a vida útil do filtro e garantir operação estável.

A série TF é especialmente adequada para manutenção de sistemas de lubrificação de turbinas: restaura propriedades do óleo, reduz contaminantes e prolonga intervalos de manutenção do equipamento.

Características
1. Remoção eficiente de água solúvel e dissolvida e desemulsificação rápida; equipada com separador desmulsificante para clarificar óleo emulsionado.
2. Filtragem multiestágio com retrolavagem automática para remover partículas grossas e finas e lamas.
3. Alto grau de automação para operação contínua online; controle automático e controlador de nível por infravermelhos permitem operação sem supervisão.

Especificação da máquina (por modelo)
Item | Unidade | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Caudal | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Intervalo de vácuo | MPa | -0.06 ~ -0.096
Pressão de trabalho | MPa | ≤ 0.3
Teor de água | PPM | ≤ 100
Tamanho de impurezas | µm | ≤ 5
Claridade | NAS | ≤ 6
Intervalo de temperatura | °C | 40—80
Valor de desmulsificação | Min | ≤ 15
Alimentação | V | Totalmente personalizável
Nível de ruído | dB | ≤ 70 / ≤ 75 (dependendo do modelo)
Potência de aquecimento | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Potência total | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diâmetro entrada(saída) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Peso líquido | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Tamanho (compr. x larg. x alt.) | mm | 1300 x 1900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Dados do óleo após purificação
Força dielétrica (BDV) | kV | ≤ 75
Teor de água | ppm | ≤ 100
Teor de gás | % | ≤ 0.1
Tamanho de impurezas | µm | ≤ 5

Opções de apresentação

• Estrutura base com rodas
• Cobertura metálica em rodas
• Cobertura metálica em reboque de um eixo
• Estrutura base em reboque de dois eixos
• Cobertura metálica em reboque de dois eixos
• Cobertura metálica com sala de operação em reboque de dois eixos

Também denominado
Desidratador a vácuo; Sistema de purificação a vácuo; Desgaseificação de óleo; Regeneração; Reciclagem

Características

• Brand Name: Sino-NSH
• Série / Modelo: NSH-TF-Series (TF series)
• Óleos tratados: Óleo de turbina (também hidráulico, de arrefecimento e outros lubrificantes)
• Funções: Desidratação, Desgaseificação, Remoção de impurezas
• Intervalo de caudal: 1.200 - 18.000 L/h (dependente do modelo)
• Intervalo de vácuo: aprox. -0.06 a -0.096 MPa
• Pressão de trabalho: ≤ 0.3 MPa
• Teor de água após purificação: ≤ 100 ppm
• Teor de gás após purificação: ≤ 0.1 %
• Tamanho de impurezas após purificação: ≤ 5 µm
• Claridade (NAS): ≤ 6
• Intervalo de temperatura: 40—80 °C
• Valor de desmulsificação: ≤ 15
• Potência de aquecimento (kW) e potência total (kW): dependem do modelo (ver Especificação da máquina)
• Diâmetro entrada/saída: dependente do modelo (25–65 mm)
• Peso líquido: dependente do modelo (300–1500 Kg)
• Dimensões (L×W×H mm): dependente do modelo (ver Especificação da máquina)
• Alimentação elétrica: Totalmente personalizável (tip. 380VAC / 3Phase / 50Hz)
• Prazo de entrega: 10 dias úteis
• Capacidade de fornecimento: 50 conjuntos por mês
