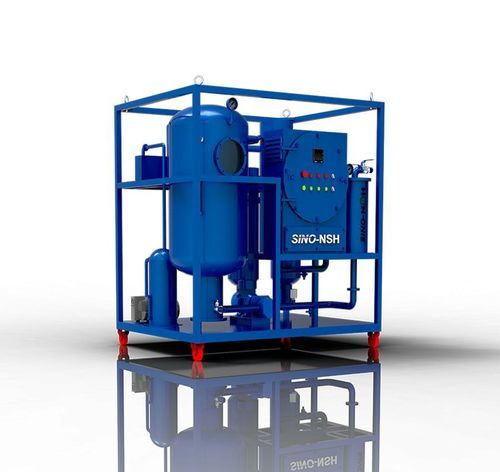

Sistema de purificação para óleo NSH-TF-E series

para aplicações industriais

Visão geral do produto
NSH-TF-E é uma unidade de purificação a vácuo à prova de explosão para óleos de turbina, concebida para ambientes inflamáveis e combustíveis em centrais elétricas e sistemas industriais de lubrificação.

• Projeto à prova de explosão adequado para áreas perigosas.
• Unidade de desidratação e desgasificação a vácuo para óleos de turbina, hidráulicos e de refrigeração.
• Soluções personalizadas disponíveis para atender aos requisitos do local.

Especificações

• Função principal: filtração, desidratação e desgasificação de óleo de turbina.
• Separação eficaz de grandes quantidades de água livre e dissolvida.
• Sistema de filtragem com retrolavagem automática combinado com filtração fina secundária.
• Aplicável a lubrificantes contendo vapor, emulsões, lodos, contaminantes dielétricos e coloides.
• Melhora as propriedades do óleo e prolonga os intervalos de manutenção dos equipamentos lubrificados.

Características

• Desemulsificação rápida e remoção eficaz de água solúvel/dissolvida com um separador demulsificante dedicado.
• Remoção de impurezas em dois estágios: retrolavagem automática para sólidos grosseiros e filtros finos para partículas finas.
• Alto nível de automação para operação online: layout compacto, controlo estável e controlador automático de nível de líquido por infravermelhos para operação não supervisionada.

Especificação da máquina
Item | Unidade | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Vazão | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Faixa de vácuo | MPa | -0.06 ~ -0.096 (aprox.)
Pressão de trabalho | MPa | ≤ 0.3
Teor de água | PPM | ≤ 100
Tamanho de impurezas | µm | ≤ 5
Claridade | NAS | ≤ 6
Faixa de temperatura | °C | 40–80
Valor de desmulsificação | Min | ≤ 15
Alimentação | V | Totalmente personalizável (tip. 380 VAC / 3 fases / 50 Hz)
Ruído de trabalho | dB | ≤ 70 (algumas unidades ≤ 75)
Potência de aquecimento | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Potência total | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diâmetro entrada/saída | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Peso líquido | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Tamanho (C x L x A) | mm | Comprimento: 1300,1300,1450,1550,1650,1850,2000,2400 | Largura: 1900,900,1000,1100,1150,1250,1350,1700 | Altura: 1460,1460,1510,1510,1560,1610,1660,1760

Dados do óleo após purificação

• Água: ≤ 100 PPM
• Finesse do filtro: ≤ 5 µm (ou ≤ 1 µm)
• Resistência dielétrica: ≥ 75 kV
• Desgaseificação: ≤ 0.1%

Especificações técnicas

• Brand Name: Sino-NSH
• Model / Series: TF (NSH-TF-E)
• Óleo tratado: óleo de turbina (também adequado para óleos hidráulicos e de refrigeração)
• Funções: desidratação, desgaseificação, remoção de impurezas
• Faixa de vazão: 1.200–18.000 L/h (dependendo do modelo)
• Faixa de vácuo: aprox. -0.06 a -0.096 MPa
• Pressão de trabalho: ≤ 0.3 MPa
• Teor de água após tratamento: ≤ 100 PPM
• Tamanho de impurezas após tratamento: ≤ 5 µm
• Limpeza do óleo (NAS): ≤ 6
• Temperatura de operação: 40–80 °C
• Valor de desmulsificação: ≤ 15
• Alimentação: tip. 380 VAC / 3 fases / 50 Hz (personalizável)
• Potência de aquecimento (por modelo): 15–120 kW
• Potência total (por modelo): 18–129 kW
• Diâmetro entrada/saída: 25–65 mm conforme modelo
• Peso líquido (por modelo): 300–1500 kg
• Prazo de entrega: 10 dias úteis
• Capacidade de fornecimento: 50 conjuntos por mês
