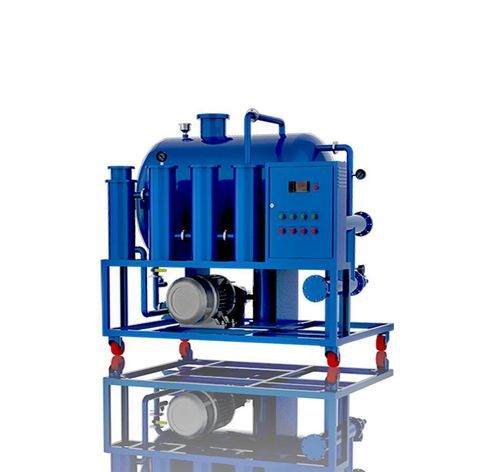

Sistema de purificação para óleo NSH-TF-Z series

contínuopara aplicações industriais

Visão geral do produto
O NSH-TF-Z integra tecnologia de separação por coalescência com meio filtrante de micro-vidro para fornecer desidratação, desgasificação e filtração de partículas numa única unidade. Projetado para purificação de óleo de turbina e alguns combustíveis, separa água livre e emulsões, reduz o teor de água a ≤100 ppm e alcança limpeza do óleo em torno de NAS 4–6. Opera de forma contínua e não assistida, sem necessidade de aquecimento ou vácuo.

Funções principais

• Desidratação (separação de água)
• Desgasificação
• Remoção de partículas (filtração)
• Separação por coalescência para romper emulsões e separar óleo/água
• Operação contínua e não assistida
• Projeto economizador de energia (sem aquecimento ou vácuo necessários)

Parâmetros gerais

• Brand Name: Sino-NSH
• Série: TF
• Fluido tratado: Óleo de turbina (também adequado para certos combustíveis)
• Função: Desidratação, Desgasificação, Remoção de impurezas
• Vazão: 3000–12000 Litros/Hora (dependendo do modelo)
• Alimentação: 380 VAC / 3Phase / 50Hz (personalizável)
• Prazo de entrega: 10 dias úteis
• Capacidade de fornecimento: 50 conjuntos por mês

Dados do óleo após purificação
Teor de água | ppm | ≤ 100
Limpeza | NAS 1638 | ≤ 6
Tempo de trabalho contínuo | hora | ≥ 300
MTBF (tempo médio entre falhas) | hora | ≥ 9000

Especificação da máquina (dados de modelos selecionados)
Item | Unidade | TF-Z-3 | TF-Z-6 | TF-Z-8 | TF-Z-10 | TF-Z-12
Vazão | L/H | 3000 | 6000 | 8000 | 10000 | 12000
Potência total | kW | 1.5 | 2.2 | 3 | 4 | 5
Alimentação | V | Personalizável por modelo
Diâmetro de entrada | mm | 32 | 44 | 48 | 50 | 50
Diâmetro de saída | mm | 25 | 25 | 44 | 44 | 44
Peso líquido | Kg | 700 | 950 | 1100 | 1200 | 1300
Tamanho - comprimento (mm) | mm | 1350 | 1900 | 2000 | 2150 | 2300
Tamanho - largura (mm) | mm | 950 | 1000 | 1200 | 1250 | 1300
Tamanho - altura (mm) | mm | 1500 | 1600 | 1700 | 1700 | 1800

Especificações técnicas

• Modelo: NSH-TF-Z
• Fluidos previstos: Óleo de turbina, combustível (desidratação e filtração)
• Tecnologia de separação: Separação por coalescência + meio filtrante de micro-vidro
• Teor de água pós-tratamento: ≤ 100 ppm
• Limpeza do óleo: NAS 1638 ≤ 6 (tipicamente NAS 4–6 alcançável)
• Tempo de trabalho contínuo: ≥ 300 horas
• MTBF: ≥ 9000 horas
• Opções de vazão: 3000 / 6000 / 8000 / 10000 / 12000 L/H dependendo do modelo
• Potência total (por modelo): TF-Z-3 1.5 kW; TF-Z-6 2.2 kW; TF-Z-8 3 kW; TF-Z-10 4 kW; TF-Z-12 5 kW
• Alimentação: 380 VAC / 3Phase / 50Hz (personalizável)
• Diâmetros de entrada (mm): 32 / 44 / 48 / 50 / 50
• Diâmetros de saída (mm): 25 / 25 / 44 / 44 / 44
• Peso líquido (Kg) por modelo: 700 / 950 / 1100 / 1200 / 1300
• Dimensões aproximadas (L×W×H mm) por modelo: 1350×950×1500 (TF-Z-3), 1900×1000×1600 (TF-Z-6), 2000×1200×1700 (TF-Z-8), 2150×1250×1700 (TF-Z-10), 2300×1300×1800 (TF-Z-12)
• Projetado para operação contínua e não assistida; separação sem aquecimento ou vácuo
