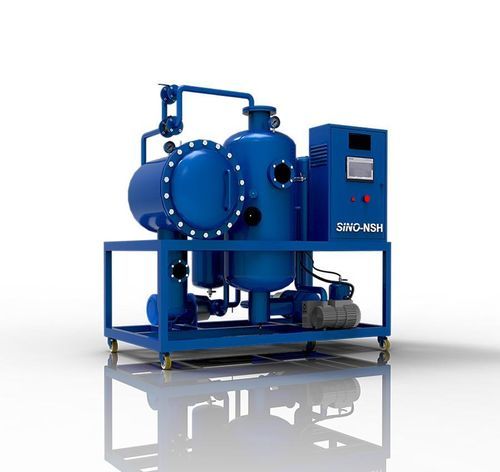

Sistema de purificação para óleo NSH-TF-A series

contínuopara aplicações industriais

Descrição
O NSH-TF-A é um purificador totalmente automático com sistema de vácuo, adequado para todos os óleos de turbina. É utilizado para remover umidade, gases, partículas e outros contaminantes. São aceitas soluções personalizadas. A unidade utiliza um Controlador Lógico Programável (P.L.C.) de marca, instrumentação, alarmes e intertravamentos para operar totalmente automática; também é fornecido controlo manual de várias funções. Luzes piloto indicam o estado operacional de componentes chave e condições de alarme.

Aplicações
Adequado para purificação de óleo lubrificante de turbinas; também aplicável a óleo hidráulico, óleo de refrigeração e outros óleos de lubrificação que contenham grandes quantidades de água, vapor, impurezas, lamas, dielétricos e coloides.

Características

• Elimina de forma eficaz água solúvel e dissolvida e desmulsifica rapidamente: a série TF separa grande quantidade de água e remove água residual; equipada com um dispositivo desmulsificador especialmente fabricado (separador de água) capaz de clarificar óleo fortemente emulsionado.
• Alta eficiência na remoção de impurezas, lamas e partículas: sistema de filtragem com lavagem inversa automática para remoção de partículas grandes e filtração fina para partículas muito pequenas.
• Alta automatização, estabilidade e operação online: compacto, seguro e fiável; instalado com controlador automático de nível de líquido por infravermelhos para operação automática e fácil manuseio.

Dados do óleo após purificação
Conteúdo de água | unidade | ≤ 100 ppm
Limpeza | NAS 1638 | ≤ 6
Tamanho da impureza | μm | ≤ 5
Valor de emulsificação | min | ≤ 15

Especificação da máquina (linhas selecionadas)
Item | Unidade | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Vazão | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Faixa de vácuo | MPa | -0.06 ~ -0.096 (aprox.) conforme modelos
Pressão de trabalho | MPa | ≤ 0.3 (conforme modelos)
Razão de água | PPM | ≤ 100
Tamanho da impureza | μm | ≤ 5
Claridade | NAS | ≤ 6
Faixa de temperatura | °C | 40 - 80
Valor de desmulsificação | min | ≤ 15
Alimentação elétrica | V | Totalmente personalizável (exemplo padrão: 380VAC / 3Phase / 50Hz ou adaptável)
Ruído de trabalho | dB | ≤ 70 ~ ≤ 75 (dependendo do modelo)
Potência de aquecimento | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Potência total | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diâmetro entrada(saída) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Peso líquido | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Tamanho (L x W x H) | mm | 1300 x 900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Apresentações / Opções

• Estrutura base com rodas
• Cobertura metálica com rodas
• Cobertura metálica em reboque de eixo simples
• Estrutura base em reboque de eixo duplo
• Cobertura metálica em reboque de eixo duplo
• Cobertura metálica e sala de operação em reboque de eixo duplo

Especificações técnicas

• Modelo: NSH-TF-A
• Marca: Sino-NSH
• Função: Desidratação, Desgasificação, Remoção de impurezas
• Óleo tratado: Óleo de turbina (também aplicável a óleos hidráulicos, de refrigeração e outros óleos lubrificantes)
• Vazão: 1200 - 18000 L/H (várias variantes TF-20 a TF-300)
• Faixa de vácuo: aprox. -0.06 a -0.096 MPa
• Pressão de trabalho: ≤ 0.3 MPa
• Conteúdo de água após purificação: ≤ 100 ppm
• Tamanho de impureza após purificação: ≤ 5 μm
• Claridade após purificação: NAS ≤ 6
• Faixa de temperatura (operacional): 40 - 80 °C
• Valor de desmulsificação: ≤ 15 min
• Alimentação: ex. 380VAC / 3Phase / 50Hz (totalmente personalizável)
• Potência de aquecimento (por modelo): 15–120 kW
• Potência total (por modelo): 18–129 kW
• Diâmetro entrada/saída: 25–65 mm dependendo do modelo
• Peso líquido: ~300–1500 Kg dependendo do modelo
• Tempo de entrega: 10 dias úteis
• Capacidade de fornecimento: 50 conjuntos por mês
• Controle & Automação: Controle totalmente automático baseado em PLC com alarmes, intertravamentos e opções de sobreposição manual
