Mesa de coordenadas linear 7700
de translaçãomotorizadade rolos cruzados

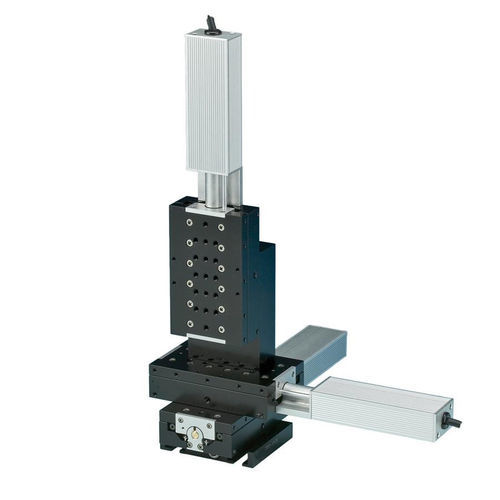

Mesa de coordenadas linear - 7700 - Siskiyou - de translação / motorizada / de rolos cruzados
Mesa de coordenadas linear - 7700 - Siskiyou - de translação / motorizada / de rolos cruzados
Guardar nos favoritos
Comparar

Características

Orientação
linear, de translação
Tipo
motorizada
Outras características
de precisão, de alta velocidade, de rolos cruzados
Curso

50 mm
(1,969 in)

Carga

4 lb, 10 lb
(1,81 kg, 4,54 kg)

Descrição

A plataforma de translação motorizada Série 7700 é projetada para um movimento linear excepcionalmente suave graças aos seus rolamentos de rolos cruzados. É uma versão integrada da plataforma de translação de rolos cruzados Série 1700, utilizando um parafuso de precisão pré-carregado para garantir uma operação sem deriva. Versões de alta velocidade estão disponíveis mediante solicitação. A plataforma é controlada pelos controladores da série e e MC2010 através de uma interface de loop fechado entre o controlador e o codificador do motor, garantindo alta resolução e posicionamento repetível. O acoplamento do codificador também permite o uso do display digital DR1000 para requisitos de posicionamento repetido ou relativo.

Características do produto
  • Posicionamento rápido de 1,7 mm/segundo
  • Motores de corrente contínua silenciosos
  • Base de montagem rotativa
  • Versões compatíveis com vácuo disponíveis mediante solicitação

Especificações de desempenho
  • Carga máxima no eixo horizontal: 10 lbs
  • Carga máxima no eixo vertical: 4 lbs
  • Curso: 50 mm
  • Folga: < 5 µm
  • Precisão ponto a ponto: ± 2 µm

Características / Especificações técnicas
  • Versão integrada da plataforma de translação de rolos cruzados Série 1700
  • Parafuso de precisão pré-carregado para operação sem deriva
  • Conexão de loop fechado para resolução de 0,2 µm e 0,1 µm (dependendo do controlador)
  • Compatível com o display digital DR1000
  • Opções para eixos de ajuste: X, X-Y, X-Y-Z
  • Opções de lateralidade: DIREITA, ESQUERDA
  • Opções de unidade de medida: MÉTRICO, IMPERIAL
