Mesa de coordenadas XY 100.5cr
XYZcom motor linearde 1 eixo

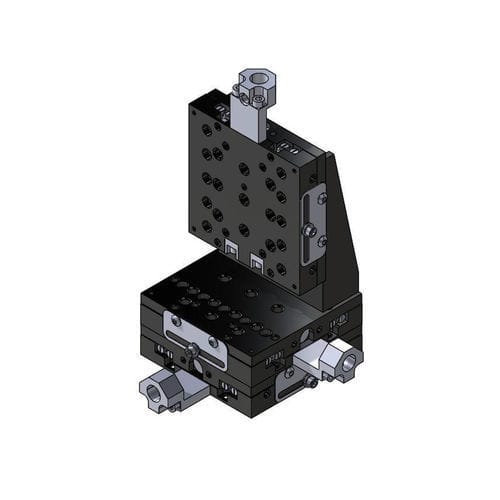

Mesa de coordenadas XY - 100.5cr - Siskiyou - XYZ / com motor linear / de 1 eixo
Mesa de coordenadas XY - 100.5cr - Siskiyou - XYZ / com motor linear / de 1 eixo
Guardar nos favoritos
Comparar

Características

Orientação
XY, XYZ
Tipo
com motor linear
Número de eixos
de 1 eixo, de 2 eixos, de 3 eixos
Outras características
de rolos cruzados
Curso

25,4 mm
(1 in)

Carga

4 lb, 10 lb
(1,81 kg, 4,54 kg)

Descrição

A série 100.5cr representa a linha mais fina de plataformas de rolos cruzados no mercado hoje. Seu design fino é ideal para aplicações em que o espaço ou a altura são críticos. Todos os três tamanhos estão disponíveis em versões de eixo X, XY ou XYZ. Cada eixo possui um bloqueio de folha não influente que praticamente garante que o primeiro ajuste seja o último. O bloqueio de folha possui orifícios de montagem correspondentes na borda oposta para máxima flexibilidade de acesso. Dependendo da sensibilidade da configuração, parafusos de ajuste de 8-80TPI ou 8-100TPI, ou micrômetros SM-1, podem ser usados com essas plataformas. Suportes angulares estão incluídos nos conjuntos e também podem ser adquiridos separadamente.

Características do produto
  • Design de perfil baixo
  • Bloqueio não influente
  • Rolamentos de rolos cruzados de alta carga
  • Versões compatíveis com vácuo disponíveis

Especificações de desempenho
  • Faixa de deslocamento: 1,0 polegada (25,4 mm)
  • Carga máxima do eixo horizontal: 10 lb
  • Carga máxima do eixo vertical: 4 lb
  • Resolução:
    • Com parafuso de ajuste 80TPI 5µm
    • Com parafuso de ajuste 100TPI submicrônico

*Movimento controlável mínimo*: BASEADO EM 1° DE ROTAÇÃO DO PARAFUSO DE AJUSTE

Características / Especificações técnicas
  • Série: 100.5cr
  • Eixos disponíveis: X, XY, XYZ
  • Compatibilidade dos parafusos de ajuste: 8-80TPI, 8-100TPI, micrômetros SM-1
  • Suportes angulares incluídos nos conjuntos
  • Orifícios de montagem para flexibilidade de acesso
