Mesa de coordenadas XY 150.5cr
XYZcom motor linearde 2 eixos

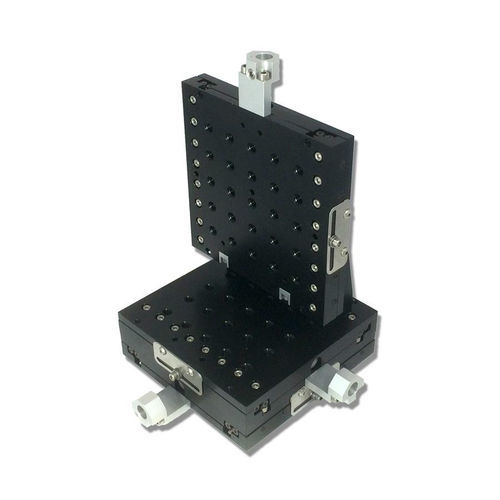

Mesa de coordenadas XY - 150.5cr - Siskiyou - XYZ / com motor linear / de 2 eixos
Mesa de coordenadas XY - 150.5cr - Siskiyou - XYZ / com motor linear / de 2 eixos
Guardar nos favoritos
Comparar

Características

Orientação
XY, XYZ
Tipo
com motor linear
Número de eixos
de 2 eixos, de 3 eixos
Outras características
de rolos cruzados
Curso

25,4 mm
(1 in)

Carga

6 lb, 15 lb
(2,72 kg, 6,8 kg)

Descrição

A série 150.5cr representa a linha mais fina de plataformas de rolos cruzados no mercado hoje. Seu design fino é ideal para aplicações em que o espaço ou a altura são críticos. Todos os três tamanhos estão disponíveis em versões de eixo X, XY ou XYZ. Cada eixo possui um bloqueio de folha não influente que praticamente garante que o primeiro ajuste seja o último. O bloqueio de folha possui orifícios de montagem correspondentes na borda oposta para máxima flexibilidade de acesso. Dependendo da sensibilidade da configuração, parafusos de ajuste de 8-80TPI ou 8-100TPI, ou micrômetros SM-1, podem ser usados com essas plataformas. Suportes angulares estão incluídos nos conjuntos e também podem ser adquiridos separadamente.

Características do produto
  • Design de perfil baixo
  • Bloqueio não influente
  • Rolamentos de rolos cruzados de alta carga
  • Versões compatíveis com vácuo disponíveis

Especificações de desempenho
  • Faixa de movimento: 1,0 polegada (25,4 mm)
  • Carga máxima do eixo horizontal: 15 lb
  • Carga máxima do eixo vertical: 6 lb
  • Resolução:
    • Parafuso de ajuste 80TPI: 5µm
    • Parafuso de ajuste 100TPI: submicrônico

*Movimento controlável mínimo*: BASEADO EM 1° DE ROTAÇÃO DO PARAFUSO DE AJUSTE

Características / Especificações técnicas
  • Série: 150.5cr
  • Eixos disponíveis: X, XY, XYZ
  • Opções de parafuso de ajuste: 8-80TPI, 8-100TPI
  • Micrômetros compatíveis: SM-1
  • Suportes angulares: incluídos nos conjuntos, também disponíveis separadamente
  • Bloqueio de folha: não influente, com orifícios de montagem correspondentes para flexibilidade
