Nanoposicionador XY 50.5cr
XYZde 2 eixoscompacto

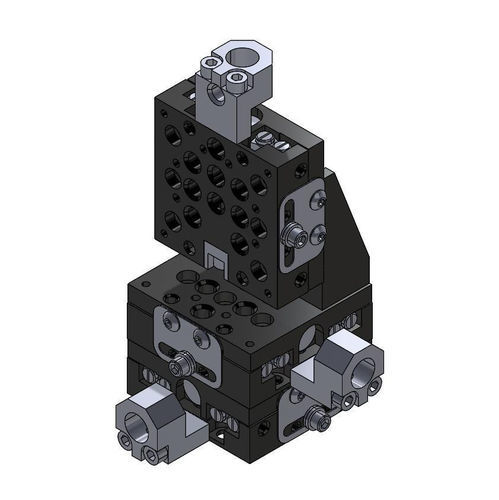

Nanoposicionador XY - 50.5cr - Siskiyou - XYZ / de 2 eixos / compacto
Nanoposicionador XY - 50.5cr - Siskiyou - XYZ / de 2 eixos / compacto
Guardar nos favoritos
Comparar

Características

Orientação
XY, XYZ
Número de eixos
de 2 eixos
Outras características
compacto, de rolos cruzados

Descrição

A mesa de rolos cruzados Série 50.5cr é a linha mais fina disponível no mercado, projetada para aplicações onde o espaço ou a altura são críticos. Seu perfil fino a torna ideal para configurações compactas, e está disponível em versões de eixo X, XY ou XYZ em três tamanhos. Cada eixo possui um bloqueio de folha não influente, garantindo que o ajuste inicial permaneça estável, com orifícios de montagem correspondentes na borda oposta para acesso flexível. Dependendo da sensibilidade necessária, a mesa pode ser equipada com parafusos de ajuste de 8-80TPI ou 8-100TPI, ou micrômetros SM-1. Os suportes angulares estão incluídos nos conjuntos e também podem ser adquiridos separadamente.

Características do produto
  • Design de perfil baixo
  • Bloqueio não influente
  • Rolamentos de rolos cruzados de alta carga
  • Versões compatíveis com vácuo disponíveis


Especificações de desempenho
  • Faixa de deslocamento: 0,5 polegadas (12 mm)
  • Carga máxima do eixo horizontal: 5 lb
  • Carga máxima do eixo vertical: 2 lb
  • Resolução:
    • Parafuso de ajuste 80TPI: 5 µm
    • Parafuso de ajuste 100TPI: submicrônico


Opções
  • Eixos de ajuste: X, X-Y, X-Y-Z
  • Mão: DIREITA, ESQUERDA
  • UOM: MÉTRICO, IMPERIAL


Características / Especificações técnicas
  • Série: 50.5cr
  • SKU: 50.5CR SERIES
  • Configurações de eixo disponíveis: X, XY, XYZ
  • Compatibilidade dos parafusos de ajuste: 8-80TPI, 8-100TPI, micrômetros SM-1
  • Suportes angulares incluídos nos conjuntos
