Testador para cabos ACT 15

de isolamentode tensãode alta tensão

Visão geral

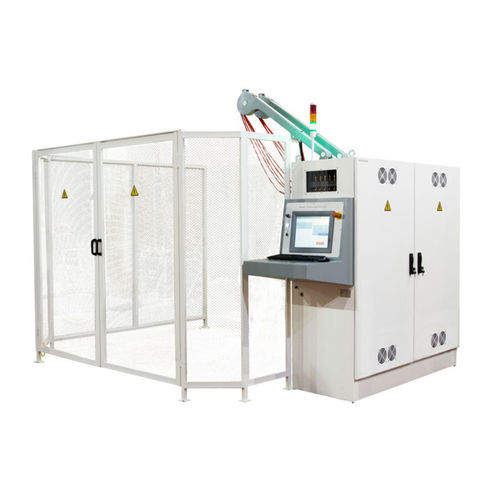

Siviko ACT 15 é um sistema automatizado de ensaio de cabos concebido para ensaios não destrutivos de resistência e ensaios de alta tensão em AC. Automatiza a comutação de condutores, aquisição de dados, monitorização de segurança e geração de relatórios, adequado ao controlo de qualidade de cabos com até cinco condutores.

Destaques

• Escopo
  • Siviko ACT 15 realiza medições de resistência de condutores até 20 kΩ, tensão de ensaio AC até 4 kV e correntes máximas até 4 A.
  • Aceita cabos até 15 km de comprimento com secções de 0,1 a 50 mm2.
  • Inclui 10 cabos de medição com 5 garras crocodilo vermelhas e 5 pretas.
  • Tempo máximo de medição: 15 min 59 s.
  • Capaz de executar ensaios alinhados com normas como EN 50525, DIN VDE 0276-603, DIN VDE 0295 / IEC 60228, BS 6004/5.

• Segurança
  • Cadeias de segurança de hardware e software independentes.
  • Cerca de segurança com unidades de bloqueio automático e botões de emergência.
  • Unidade de aterramento automática SIVIKO AGS e proteções contra sobretensão/curto-circuito.
  • Indicadores visuais e algoritmos inteligentes para proteger equipamentos e operadores contra operações incorretas ou surtos de tensão.

• Facilidade de uso
  • O operador conecta cabos codificados por cor, seleciona o tipo de cabo e insere o comprimento; o sistema trata da comutação, medições e geração de relatórios.
  • Comutação automatizada entre condutores, monitorização contínua de segurança e preparação automática de relatórios de ensaio.
  • Relatórios bilingues produzidos em PDF e CSV, disponíveis localmente e remotamente.
  • Os cabos de prova pendem de equilibradores para reduzir o desgaste causado pelos carretéis de cabo.

• Software
  • Siviko OS e um PLC integrado (WAGO PFC200) executam ensaios automatizados, comutação, registo de dados, controlo de segurança e geração de relatórios.
  • Procedimentos automáticos de localização de falhas para apontar curtos-circuitos e roturas com alta precisão.
  • Gestão de utilizadores incorporada e definições configuráveis; compatível com cobre, alumínio e outros tipos de condutores.

Valor acrescentado
Siviko ACT 15 permite ensaios de qualidade de cabos rápidos, seguros e não destrutivos ao automatizar procedimentos de resistência e alta tensão, aplicando cadeias de segurança e gerando relatórios conformes às normas sem interromper o fluxo de produção.

Por que realizar ensaios elétricos?
As medições de resistência verificam a integridade do material e da secção do condutor; os ensaios de resistência à alta tensão avaliam a qualidade do isolamento. Detetar roturas ou falhas de isolamento evita curtos-circuitos, danos em equipamentos e riscos de segurança posteriores.

Desafios
Os ensaios AC de alta tensão manuais consomem tempo e exigem fontes HV dedicadas, instrumentos calibrados, comutação manual e registo; a automatização reduz o risco, poupa tempo e melhora a repetibilidade.

Automatizado
Siviko ACT 15 integra uma fonte AC (até 4 kV), módulos de medição calibráveis, comutação controlada por PLC, recolha de dados, monitorização de segurança e impressão de relatórios. Os parâmetros de ensaio das normas aplicáveis podem ser pré-carregados no sistema.

Características / especificações técnicas

• Modelo: ACT 15
• Objetos testados: cabos com até 5 fios, com ou sem blindagem (configurável)
• Tensão de ensaio: 1 … 4 kV (para alimentação 230/400 V) — configurável
• Intervalo de comprimento do cabo: 0,1 … 15 km — configurável
• Intervalo de resistência ativa: 0 … 20 kΩ — configurável
• Localização: deteção e localização de curtos-circuitos e roturas
• Tempo máximo de medição: 15 min 59 s
• Cabos de medição: 10 cabos (5 vermelhos, 5 pretos); cabos pendurados em equilibradores
• Potência de saída da fonte de tensão: 15 000 VA (configurável)
• Frequência da fonte de tensão: 50 Hz
• Tensão de entrada da fonte: 400 V (configurável)
• Corrente de entrada da fonte: 0 … 2 A (configurável)
• Tensão de saída da fonte: 0 … 4000 V (configurável)
• Corrente de saída da fonte: 0 … 3,75 A (configurável)
• Proteção de entrada: proteção contra sobretensão
• Proteção de saída: proteção contra curto-circuito
• Medição de resistência: 0 … 20 kΩ, incerteza ±0,25% (compensada por temperatura)
• Medição de tensão: 0 … 4 kV, incerteza ±1,12%
• Medição de corrente: 0 … 5 A, incerteza ±1%
• PLC: WAGO PFC200 (ARM A8); 48 entradas digitais (24 V), 2 entradas analógicas 12 bit (RTD), 2 módulos PQM; 48 saídas digitais (24 V / 0,5 A); RS485 (Modbus-RTU), Ethernet (Modbus-TCP), OPC UA
• Panel PC industrial: 15" XGA TFT LCD, frente IP65, ecrã táctil resistivo de 5 fios
• Dados mecânicos: peso 570 kg; cerca de segurança 120 kg; dimensões 217,5 × 61,5 × 180 cm (l × p × a)
• Dimensões da cerca de segurança: 270 × 250 × 200 cm (l × p × a) — configurável
• Alimentação: 230/400 VAC, 50 Hz, 22 500 VA
• Ambiente: proteção IP 51H; temperatura de operação 10 … +50 °C; armazenamento 0 … +70 °C; humidade relativa 10 … 90% (sem condensação)
• Software: Siviko OS (Linux); software PC web opcional; suporte Industry 4.0
• Relatórios: relatórios bilingues gerados automaticamente em PDF e CSV, disponíveis local e remotamente
