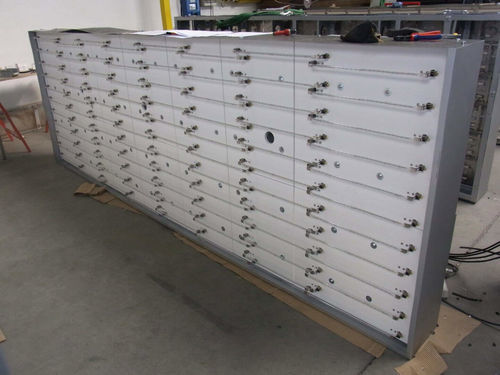

Emissor de infravermelho

IRde ondas curtasde tubos redondos

Visão geral
A tecnologia de infravermelho de onda curta (IR de onda curta) fornece densidades de potência controladas muito elevadas, até 500 kW/m². Tubos de quartzo aquecidos acima de 2 000 °C proporcionam resposta ultrarrápida (≈1 s) e penetração profunda nos materiais, permitindo aquecimento homogéneo simultâneo da superfície e do núcleo. A eficiência de radiação é elevada (tip. 80–95 %), transferindo energia para o produto em vez de para a instalação.

Principais características

• Tempo de resposta: ≈1 s
• Intervalo de densidade de potência: 5–500 kW/m²
• Eficiência de radiação: 80–95 %
• Temperatura máxima do tubo de quartzo: até ≈2 000 °C
• Adequado para linhas de alta velocidade e processos de potência variável
• Emissores validados por >10 000 testes laboratoriais

Vantagens

• Resposta rápida ajustada à produção de alta velocidade
• Penetração profunda para produtos espessos, revestimentos pesados e compósitos termoplásticos
• Secagem sem defeitos de revestimentos líquidos a densidades apropriadas (IR de onda curta baixa densidade ≈ até 30 kW/m²)
• Melhor segurança em ambientes com solventes: o tubo de quartzo confina o calor e a superfície externa do emissor permanece mais fria que muitos emissores de onda média
• Alta eficiência de transferência de energia reduz perdas

Processos e aplicações típicas

• Secagem de tintas e revestimentos, polimerização de termofixos, secagem de tintas e tampografia
• Revestimentos de pavimentos e revestimentos pesados (PVC, PVC espumado, têxteis revestidos)
• Automóvel: aquecimento prévio antes da estampagem, reaquecimento de massas pesadas, processamento de compósitos termoplásticos
• Fabricação de papel e secagem inline de altíssima velocidade ou polimerização de revestimento
• Aplicações que exigem densidade de potência muito alta em prazos curtos

Indústrias

• Revestimentos de pavimentos / têxteis revestidos
• Automóvel
• Fabricação de papel
• Alimentação e bebidas (processos de secagem/curado IR)
• Aeroespacial / compósitos
• Defesa & energia
• Construção / design de interiores
• Têxteis técnicos

Notas de projeto e sistema

• Efetivo quando outras comprimentos de onda são insuficientes, particularmente acima de ≈100 kW/m²
• O desempenho depende da combinação de emissor, sistema de regulação/controlo e do conhecimento do material
• Os emissores RadiantLine™ e os armários ThermalCore™ foram concebidos para operar em conjunto para controlar a subida de temperatura superficial e a penetração
• Controlo de qualidade e testes antes do envio (ISO 9001)

Especificações técnicas

• Tempo de resposta (inércia): ≈1 s
• Densidade de potência (nominal): 5–500 kW/m²
• Densidade máxima citada: 500 kW/m²
• Eficiência de radiação: tip. 80–95 %
• Temperatura de operação do tubo de quartzo: até ≈2 000 °C
• Penetração: significativamente mais profunda que o IR de onda média para muitos materiais
• Densidade típica para secagem sem defeitos de revestimentos: até ≈30 kW/m² (dependente do processo)
• Validação em laboratório: >10 000 testes referenciados
• Certificação: ISO 9001
• Componentes do sistema: RadiantLine™, ThermalCore™
