Forno de câmara

de reaquecimentode pré-aquecimentode infravermelho

Visão geral
Solução de forno industrial projetada para aplicações aeroespaciais para acelerar a industrialização de compósitos termoplásticos através de aquecimento infravermelho de onda média de resposta rápida e alta uniformidade espacial. Destinada a peças 3D complexas, espessuras variáveis e maiores taxas de produção, garantindo repetibilidade, segurança do processo e rastreabilidade completa.

Desafios térmicos para a aeronáutica

• Alta precisão: aquecer rapidamente a alta temperatura com uniformidade em cada área da peça.
• Complexidade & adaptabilidade: geometrias 3D, espessuras variáveis e empilhamentos compósitos exigem processos continuamente adaptáveis.
• Taxas de produção mais rápidas: a transição para termoplásticos requer ciclos mais curtos sem comprometer a qualidade.
• Segurança e rastreabilidade: cada ciclo deve ser controlado, registado e reproduzível para programas com requisitos de qualidade rigorosos.

Resposta térmica Sopara & soluções
A Sopara oferece uma abordagem térmica integrada combinando emissores infravermelhos de onda média de resposta rápida, aquecedores multizona de alta densidade e um armário de controlo inteligente. As soluções são validadas em materiais aeroespaciais críticos e ritmos industriais para proporcionar precisão, uniformidade e reprodutibilidade.

Desempenho térmico (destaques)

• Aquecimento de Carbon-PEEK até 450°C.
• Uniformidade validada em ±10°C; desenvolvimento em curso para atingir ±5°C.
• Tempos de ciclo reduzidos de ~20 minutos para 5–10 minutos em processos validados.
• Redução de gradientes térmicos e deriva.
• Melhorias na taxa de produção até 4× em comparação com tecnologias legadas.

Infravermelho de onda média: transferência direta de energia
Ciclos mais rápidos, estáveis e reprodutíveis através da absorção direta pelo material. Benefícios incluem:

• Infravermelho de onda média de baixa inércia adequado para altas temperaturas.
• Absorção direta pelo material (eliminação do aquecimento ineficiente do ar).
• Eliminação de fluxos de ar de arrefecimento incompatíveis com a uniformidade requerida.
• Transferência de energia rápida e direcionada com energia por peça reduzida em ~4× vs alguns sistemas legados.

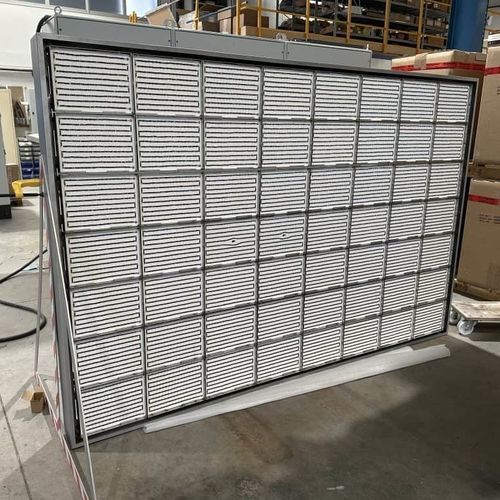

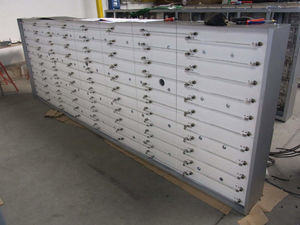

Aquecedores de alto desempenho — IRM HP Aero V5™
Arquitetura de aquecimento infravermelho patenteada que combina pixelização térmica, eliminação de zonas frias e adaptação a pré-formas termoplásticas 3D complexas. Pontos-chave:

• IRM HP Aero V5™: solução patenteada de alto desempenho.
• 100% da superfície utilizável com eliminação de zonas frias periféricas.
• Miniaturização de aquecedores de alta densidade (até 132 zonas/m²).

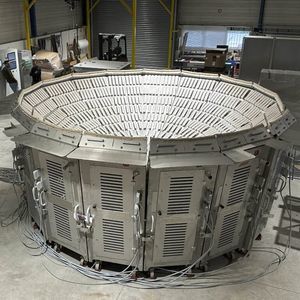

• Adaptação a pré-formas 3D complexas (peças longas, espessura variável).
• Painéis de aquecimento miniaturizados (~0,7 m²) que permitem aquecimento localizado de alta resolução.

Controlo inteligente — armário ThermalCore™
Controlo multizona em tempo real e supervisão para regulação precisa de potência, rastreabilidade e deteção imediata de deriva/avaria. Destaques:

• Controlo simultâneo de até 200 zonas independentes.
• Regulação dinâmica de potência e interface de supervisão em tempo real (laços de controlo).
• Deteção automática de avarias em cerca de 10 segundos.
• Rastreabilidade nativa completa com registo das curvas de temperatura para cada peça.

Aplicações para a aeronáutica
Soluções de aquecimento e conformação para uma ampla gama de utilizações aeroespaciais, incluindo:

• Folhas termoplásticas (Organosheet) — aquecimento e pré-forma.
• Transição do 2D para o 3D — aquecimento de pré-formas montadas ou soldadas com reaquecimento e compactação por pressão.
• Pré-aquecimento infravermelho de peças compósitas termoendurecíveis (~60–70°C) antes do estampamento.
• Reparos de pintura e resina como processos complementares.
• Soldagem por espelho de termoplásticos — aquecimento rápido da superfície e montagem imediata para formar soldas.

Conquistas industriais & casos de clientes
A Sopara relata implementações em linhas industriais aeroespaciais com realizações como industrializar até 300.000 peças/ano em compósitos termoplásticos 3D, adoção global do IRM HP Aero V5™, uniformidade térmica validada em altas temperaturas e poupança energética documentada. Projetos variam de pilotos a processos totalmente industrializados com auditorias, testes e validações progressivas.

Credibilidade & implementação
Colaboração com OEMs e laboratórios especializados, metodologia progressiva (auditoria, testes, pilotos, industrialização, formação, manutenção preditiva). As soluções foram implantadas junto a grandes fabricantes e fornecedores de equipamentos e assentam em I&D plurianual e inovações patenteadas.

Especificações técnicas

• Aquecimento máximo do material: até 450°C (ex.: Carbon-PEEK).
• Uniformidade térmica: ±10°C validado a 450°C, objetivo ±5°C.
• Tempos de ciclo típicos: reduzidos de ~20 min para 5–10 min dependendo da aplicação.
• Melhoria da taxa de produção: até 4× vs tecnologias legadas; em algumas linhas 1 peça a cada ~3 minutos é possível.
• Pixelização térmica: até 132 zonas/m² (aquecedores multizona de alta densidade).
• Capacidade de controlo: até 200 zonas controladas independentemente (ThermalCore™).
• Painel de aquecedor: painéis miniaturizados cerca de ~0,7 m².
• Eficiência energética: transferência IR direta reduz a energia por peça (auditorias reportam até ~4× de redução vs sistemas legados).
