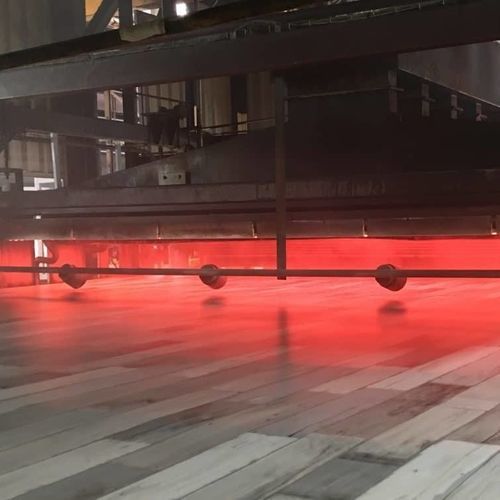

Forno tipo túnel

com esteira transportadoracom abertura frontal e traseirade secagem

Visão geral
Sopara fornece processos térmicos por infravermelho e fornos/túneis completos para fabricantes de materiais de design de interiores e construção (revestimentos de piso, placas de gesso, revestimentos, frentes de cozinha, elementos decorativos). Tecnologias: IR de onda curta, média e mista, além de fornos elétricos compactos para linhas em passagem contínua. Objetivos: otimizar rendimento, reduzir consumo de energia e facilitar a descarbonização dos processos.

Desafios térmicos abordados

• Altos volumes industriais e rendimento: linhas que produzem quilômetros de revestimento a >20 m/min; qualquer perda de rendimento afeta a margem.
• Controle da qualidade da superfície: controlo preciso da temperatura para efeitos madeira/pedra/couro para limitar sucata e manter a uniformidade do acabamento.
• Descarbonização de processos a gás: substituir fornos a gás longos por soluções IR elétricas compactas sem comprometer os resultados.
• Aumentos de produtividade com pegada reduzida: adicionar módulos de onda curta de 1–2 m na entrada da linha para aumentar a produção sem grandes obras.

Soluções térmicas Sopara
Sopara oferece fornos infravermelhos sob medida, combinações curta/média onda, emissores média‑onda de alto desempenho e fornos elétricos compactos para substituir linhas a gás. Famílias chave: RadiantLine™ emissores, ThermalCore™ controlo e ThermalWorks™ fornos & túneis. Serviços: ensaios laboratoriais, linhas piloto e industrialização para assegurar as transições.

Comprimento de onda & inovação de processo
A onda curta proporciona penetração direta (adequada para produtos translúcidos, penetração >1 mm). A onda média atua na superfície (penetração na ordem de microns) para embossing e calandragem sem afetar camadas internas. A Sopara seleciona e mistura comprimentos de onda para otimizar gelificação, embossing e acabamento superficial durante o processo.

Aplicações (exemplos design de interiores & construção)

• Gelificação de revestimentos PVC — aquecimento do núcleo do plastisol em passagem contínua para ativar a gelificação em ~6–10 s a altas velocidades de linha.
• Embossing & calandragem de PVC — aquecimento da superfície para criar texturas madeira/pedra/couro sem amolecer camadas inferiores.
• Secagem e cura de tinta em revestimentos, telhas e painéis de portas — linhas em passagem contínua a 20–25 m/min.
• Cozinhas & mobiliário: cura multizona para geometrias variáveis em frentes e painéis.
• Revestimento de têxteis técnicos — secagem homogénea para lonas, estores e painéis.
• Pré‑secagem de placas de gesso — módulos IR de onda curta na entrada de linha para acelerar a pré‑secagem e aumentar o rendimento.

Benefícios e desempenhos selecionados

• Gelificação completa em ~6–7 s a >20 m/min em produtos PVC desenvolvidos.
• Eficiência do forno tipicamente 40–60% (vs 15–25% por convecção comparável).
• Exemplo de substituição: forno elétrico de 7 m substituindo forno a gás de 40 m com consumo reduzido ~7–8×.
• Aumento de produtividade 10–20% possível com instalação de módulos de onda curta de 1–2 m na entrada da linha.
• Substituição de emissores com poupanças energéticas >40% vs tubos de quartzo em alguns casos.

Casos de estudo / Referências (resumos)

• Pavimento PVC — fornecedor de grandes fabricantes: gelificação completa em 6–7 s a >20 m/min; eficiência do forno 40–60%; rendimento ×5 vs fornos de ar quente.
• Descarbonização industrial — após I&D um forno elétrico de 7 m substituiu um forno a gás de 40 m (ex.: elétrico 400–450 kW vs gás 2 500 kW) com gelificação completa após otimização.
• Eficiência energética via substituição de emissores — emissores média‑onda HP de fita ondulada substituíram tubos de quartzo reduzindo potência (ex. 400 → 250 kW, ~40% de poupança).

Perguntas frequentes (seleção)

• Um forno infravermelho pode substituir um forno a gás numa linha de gelificação PVC? Sim — após ensaios laboratoriais e qualificação progressiva, Sopara relata substituições industriais (p.ex. 7 m elétrico por 40 m gás).
• Que tecnologia IR é melhor para gelificação PVC? Historicamente média‑onda; onda curta ou combinação curta+/média‑onda é mais eficiente em PVC espumado translúcido.
• É possível aumentar a produtividade de uma linha existente? Sim — módulos de onda curta na entrada podem dar ganhos de 10–20% sem alterações significativas.
• Que ganhos há ao substituir tubos de quartzo? Emissores média‑onda HP de fita ondulada alcançam 80–90% de eficiência vs quartzo, reduzindo consumo >40% em alguns casos.
• Que suporte é oferecido? Auditoria, ensaios laboratoriais, piloto, industrialização, formação e manutenção preditiva.

Especificações técnicas

• Famílias / nomes comerciais: ThermalWorks™ Infrared Ovens, RadiantLine™ Emitters, ThermalCore™ Control Intelligence.
• Comprimentos típicos de forno: exemplos 2,5 m (protótipo SW+MW), 7 m elétrico (caso descarbonização); substituições de fornos a gás até 40 m referenciadas.
• Potências instaladas: exemplo 700 kW para forno combinado SW+MW de 2,5 m (área instal ação ~8–9 m²).
• Tempos de processamento: gelificação ~6–7 s em PVC desenvolvidos; outros processos 6–10 s.
• Velocidades de linha: exemplos >20 m/min (gelificação); linhas de pintura 20–25 m/min; incrementos relatados até 60–100 m/min.
• Energia & eficiência: eficiência do forno 40–60% vs 15–25% convecção; eficiência de emissores 80–90% para fita ondulada HP média‑onda vs quartzo.
• Penetração: onda curta >1 mm; média‑onda aquecimento de superfície (alguns µm) para embossing sem deformar camadas internas.
• Modularidade: módulos de onda curta concebidos para encaixar 1–2 m na entrada de linha para acelerar pré‑secagem e aumentar rendimento.
• Metodologia industrial: auditoria → ensaios lab → piloto → industrialização → formação → manutenção preditiva; referência ISO 9001.
