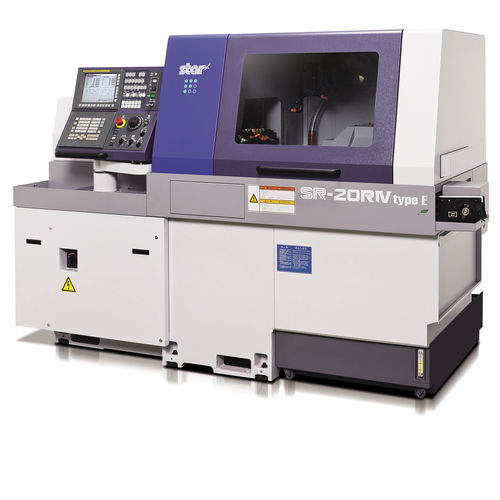

Torno tipo suíço CNC SR-20RⅣ type E

multifuso4 ferramentas27 ferramentas

Visão geral
Torno CNC tipo Swiss com cabeçote deslizante concebido para usinagem complexa multi-eixo e operações de torneamento/fresamento de peças de pequeno diâmetro. Seletor guide bush / non-guide bush e unidade de backworking suportam peças longas e curtas. A unidade rotativa com eixo B permite usinagens simultâneas em 4 eixos e indexação NC.

Características principais

• Estação de ferramentas de 27 posições, configurável até 41 ferramentas.
• Unidade rotativa com controlo do eixo B para operações simultâneas em 4 eixos e indexação NC a qualquer ângulo.
• Seletor G.B. / N.G.B. para otimizar a usinagem consoante o comprimento da peça.
• Unidade de backworking de 8 fusos e contra-fuso para operações traseiras.
• Ferramentas motorizadas com rotação máx. 8 000 min⁻¹ e motor de 2,2 kW.
• Pequena área ocupada e alimentação industrial adequada à integração na oficina.

Estações de ferramentas

• Ferramentas de frente (torneamento e trabalho): posições de ferramentas de torno 7; ferramentas fixas frontais 4; ferramentas fixas traseiras 4.
• Posições para ferramentas motorizadas: 3 ferramentas; tipo cartucho: 2 posições; ferramenta motorizada com eixo B: 1 posição (Frente 3 + Traseira 3).
• Backworking: 8 ferramentas; ferramentas fixas e motorizadas configuráveis até 8 cada.

Especificações técnicas

• Modelo: SR-20RⅣ type E
• Fabricante / Marca: STAR MICRONICS
• Máx. diâmetro de usinagem: ⌀20 mm (25/32 in)
• Máx. curso do cabeçote (Standard): 205 mm (8 in)
• Capacidade N.G.B.: diâmetro da barra × 2,5 (máx. 50 mm)
• Velocidade fuso principal: máx. 10 000 min⁻¹; motor fuso principal: 2,2 kW (Cont.) / 3,7 kW (10 min./25%ED)
• Velocidade fuso das ferramentas motorizadas: máx. 8 000 min⁻¹; motor: 2,2 kW
• Velocidades de avanço rápido: 35 m/min (X1,Y1,Z1,X2,Z2); 15 m/min (Y2)
• Dimensões (L×P×A): 2.334 × 1.200 × 1.700 mm; Peso: 2.600 kg; Consumo: 4,7 KVA

Acessório de backworking

• Máx. diâmetro de fixação: ⌀20 mm; máx. comprimento para ejeção frontal: 80 mm; projeção máxima da peça: 30 mm.
• Unidade traseira de 8 fusos: 8 ferramentas; capacidade de furação (ferramenta fixa): ⌀12 mm; (ferramenta motorizada): ⌀6 mm.
• Capacidade de roscagem: fixa M10 × P1.5; motorizada M5 × P0.8.
• Contra-fuso: indexação eixo C; velocidade máx. 10 000 min⁻¹; motor 2,2 kW (Cont.) / 3,7 kW (10 min./25%ED).
