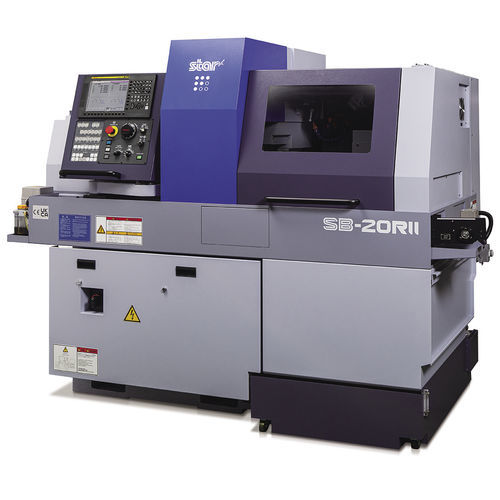

Torno tipo suíço CNC SB-20RⅡ

de fresagemde roscagemfuração

Visão geral
O SB-20RⅡ é um torno automático tipo Swiss com cabeça deslizante desenvolvido para usinagem de precisão de peças de pequeno diâmetro. Combina uma estrutura de trilho em rabo de andorinha inclinada de alta rigidez com dimensões compactas e opções de ferramentação versáteis para operação em produção industrial de alta velocidade.

Principais características

• Estrutura de trilho em rabo de andorinha inclinada para aumentar a rigidez do suporte de ferramenta e melhorar a estabilidade de usinagem.
• Fusos principal e secundário de alta velocidade: ambos até 10.000 min⁻¹; o fuso secundário utiliza motor de 1,5/2,2 kW para maior desempenho.
• Disponível em duas configurações NC para diferentes necessidades de produção.

Etiquetas

• RMGB
• Estrutura de trilho em rabo de andorinha inclinada
• Comutação GB/NGB

Suporte de ferramentas
① | Ferramenta de torneamento: 5 ferramentas (□16 mm) / 6 ferramentas (□12 mm) | Ferramenta frontal: 4 ou 5 ferramentas | Ferramenta acionada: 2 ferramentas | Tipo cartucho: 3 posições
② | Ferramenta traseira (estacionária / acionada): até 4 ferramentas

Especificações (selecionadas da tabela)

• Diâmetro máximo de usinagem: ø 20 mm (OP: ø 25,4 mm)
• Curso máximo do cabeçote (tipo G.B.): 205 mm (MR25: 196 mm)
• Curso máximo do cabeçote (tipo N.G.B.): Diâmetro da barra × 2,5 (máx. 50 mm)
• Número de ferramentas de torneamento: 6 ferramentas □12 mm ou 5 ferramentas □16 mm
• Suporte de manga: 4 ferramentas (ø32×2, ø22×2) ou 5 ferramentas (ø22×5)
• Capacidade máxima de perfuração: ø 12 mm; Capacidade máxima de roscamento: M10 × P1.5
• Acessórios acionados: Fresamento transversal 2 ferramentas; cartucho 3 posições; perfuração até ø 7 mm; roscamento até M6 × P1.0
• Velocidade de avanço rápido: 35 m/min (X1, Y1, Z1, X2, Z2)
• Velocidade do fuso principal/secundário: máx. 10.000 min⁻¹
• Motores: fuso principal 2,2 kW (cont.) / 3,7 kW (10 min.) — fuso secundário 1,5 kW (cont.) / 2,2 kW (15 min.)
• Dimensões (L×P×A): 2.070 × 1.095 × 1.775 mm — Peso: 2.000 kg
• Consumo de energia: FANUC 4,2 kVA / MITSUBISHI 4,0 kVA

Unidade de retificação traseira

• Diâmetro máximo de fixação: ø 20 mm (OP: ø 25,4 mm)
• Comprimento máximo para ejeção frontal: 105 mm
• Projeção máxima da peça: 30 mm
• Unidade traseira de 6 fusos: 4 ferramentas (estacionárias / acionadas)
• Perfuração máxima (estacionária): ø 8 mm (OP: ø 10 mm) — Perfuração (acionada): ø 6 mm
• Rosqueamento máximo (estacionário): M6 × P1.0 (OP: M8 × P1.25) — Rosqueamento (acionado): M5 × P0.8
• Fuso secundário: controle C-axis, máx. 10.000 min⁻¹; motor 1,5 kW (cont.) / 2,2 kW (15 min.)

Especificações técnicas

• Modelo: SB-20RⅡ
• Diâmetro máximo de usinagem: ø 20 mm (OP ø 25,4 mm)
• Velocidade fuso principal: máx. 10.000 min⁻¹ — Motor: 2,2 kW (cont.) / 3,7 kW (10 min.)
• Velocidade fuso secundário: máx. 10.000 min⁻¹ — Motor: 1,5 kW (cont.) / 2,2 kW (15 min.)
• Velocidade de avanço rápido: 35 m/min (X1, Y1, Z1, X2, Z2)
• Perfuração máx. (ferramenta): até ø 12 mm — Rosqueamento máx.: até M10 × P1.5
• Dimensões: 2.070 × 1.095 × 1.775 mm — Peso: 2.000 kg
