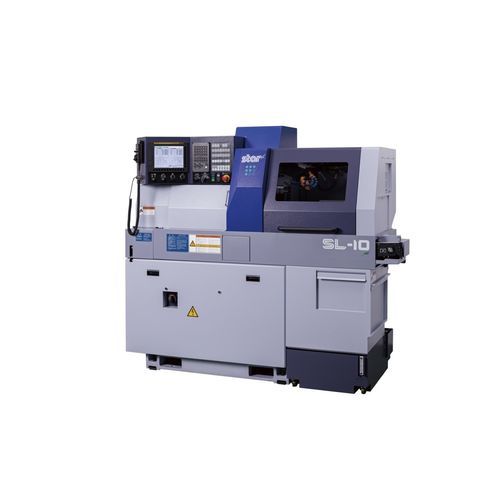

Torno tipo suíço CNC SL-7/10

multifuso4 ferramentaspara produção de peças pequenas

Visão geral
Torno CNC de cabeçote móvel compacto e de alta especificação da STAR MICRONICS, projetado para peças de pequeno diâmetro até ø10 mm. Otimizado para operações frontais e traseiras simultâneas e produção multi-processo em alta velocidade para barras.

Características

• Porta-ferramentas tipo gang para usinagem frontal com unidade de furação transversal tipo cartucho de 5 fusos, oferecendo quatro posições de cartucho para montagem de diversas unidades de ferramentas e maior flexibilidade na usinagem frontal.
• Unidade de retrabalho traseira de 6 fusos com controlo do eixo Y2, disposta em três filas, capaz de montar até quatro unidades de ferramentas acionadas para separar e paralelizar processos dianteiros e traseiros e reduzir o tempo de ciclo.
• Motores principais e auxiliares de elevada potência que proporcionam maior capacidade de corte a altas velocidades, otimizados para usinagem de pequeno diâmetro.

Cabeçote porta-ferramentas
①
Cabeçote porta-ferramentas
Ferramentas de torneamento — 6 ferramentas
Ferramentas fixas frontais — 4 ou 6 ferramentas
Ferramentas fixas traseiras — 4 ou 6 ferramentas
Ferramenta acionada — 1 ferramenta
Posições de cartucho — 4 Pos.
②
Ferramentas de retrabalho traseiras — 6 ferramentas
Ferramentas estacionárias — máx. 6 ferramentas
Ferramentas acionadas — máx. 4 ferramentas

Especificações
Diâmetro máximo de usinagem — ø 10 mm (25/64 in)
Curso máximo do cabeçote (G.B. estacionário) — 135 mm (5-5/16 in)
Curso máximo do cabeçote (G.B. giratório) — 105 mm (4-9/64 in)
Unidade R.M.G.B. — 75 mm (2-61/64 in)
Número de ferramentas de torneamento — 6 ferramentas
Suporte de manga (4 fusos) Frente: 4 ferramentas; Traseira: 4 ferramentas
Suporte de manga (6 fusos) Frente: 6 ferramentas; Traseira: 6 ferramentas
Capacidade máx. de furação — ø 6 mm (15/64 in)
Capacidade máx. de rosqueamento — M5 x P0.8
Acessórios acionados: Fresagem transversal — 1 ferramenta; Tipo cartucho — 4 posições
Capacidade máx. de furação (acionado) — ø 5 mm (3/16 in)
Capacidade máx. de rosqueamento (acionado) — M4 x P0.7
Velocidade do fuso (ferramenta acionada) — máx. 12,000 min-1
Motor de acionamento (ferramentas) — 1.0 kW (Contínuo) / 1.2 kW (5 min./30% ED)
Velocidade de avanço rápido — 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
Ângulo de indexação do fuso principal — Controlo do eixo C
Velocidade fuso principal (G.B. estacionário) — máx. 18,000 min-1
Velocidade fuso principal (G.B. giratório) — máx. 15,000 min-1
Motor fuso principal — 3.7 kW (Contínuo) / 5.5 kW (10 min./25% ED)
Dimensões (LxPxA) — 1,865 x 795 x 1,815 mm
Peso — 1,600 kg
Consumo de energia — 3.8 KVA

Unidade de retrabalho traseira
Diâmetro máximo de montagem — ø 10 mm (25/64 in)
Comprimento máximo para ejeção frontal — 70 mm (2-3/4 in)
Projeção máxima da peça — 20 mm (25/32 in)
Unidade traseira de 6 fusos — Nº de ferramentas: 6 ferramentas
Capacidade máx. de furação (ferramenta estacionária) — ø 6 mm (15/64 in)
Capacidade máx. de furação (acionado) — ø 5 mm (3/16 in)
Capacidade máx. de rosqueamento (ferramenta estacionária) — M5 x P0.8
Capacidade máx. de rosqueamento (acionado) — M4 x P0.7
Indexação sub-fuso — Controlo do eixo C
Velocidade sub-fuso — máx. 12,000 min-1
Motor sub-fuso — 0.55 kW (Contínuo) / 1.1 kW (15 min./40% ED)

Dados técnicos

• Modelo: SL-7/10
• Fabricante: STAR MICRONICS CO.,LTD
• Diâmetro máximo de usinagem: ø 10 mm
• Máx. capacidade de furação: ø 6 mm (estacionário) / ø 5 mm (acionado)
• Máx. capacidade de rosqueamento: M5 x P0.8 (estacionário) / M4 x P0.7 (acionado)
• Velocidades fuso principal: até 18,000 min-1 (G.B. estacionário), 15,000 min-1 (G.B. giratório)
• Motor fuso principal: 3.7 kW (Contínuo) / 5.5 kW (10 min./25% ED)
• Motor de acionamento (ferramentas): 1.0 kW (Contínuo) / 1.2 kW (5 min./30% ED)
• Velocidades de avanço rápido: 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
• Dimensões (LxPxA): 1,865 x 795 x 1,815 mm
• Peso: 1,600 kg
• Consumo de energia: 3.8 KVA
