Torno tipo suíço CNC SP-20/23
multifuso4 ferramentas8 ferramentas

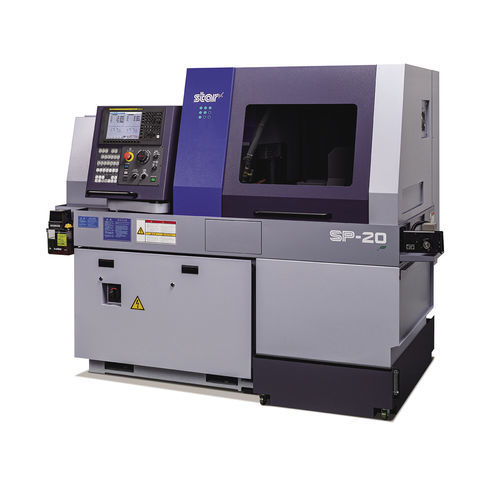

Torno tipo suíço CNC - SP-20/23 - Star Micronics Machine Tools - multifuso / 4 ferramentas / 8 ferramentas
Torno tipo suíço CNC - SP-20/23 - Star Micronics Machine Tools - multifuso / 4 ferramentas / 8 ferramentas
Torno tipo suíço CNC - SP-20/23 - Star Micronics Machine Tools - multifuso / 4 ferramentas / 8 ferramentas - imagem - 2
Torno tipo suíço CNC - SP-20/23 - Star Micronics Machine Tools - multifuso / 4 ferramentas / 8 ferramentas - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Número de eixos-árvore
multifuso
Número de ferramentas
4 ferramentas, 8 ferramentas
Função combinada
furação, de roscagem
Diâmetro

23 mm, 25,4 mm
(0,91 in, 1 in)

Velocidade de rotação

10.000 rpm
(62.831,853 rad.min-1)

Comprimento máx. peças

105 mm
(4 in)

Avanço rápido no eixo X

35 m/min

Avanço rápido no eixo Z

35 m/s
(115 ft/s)

Potência nominal

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Comprimento total

2.100 mm
(83 in)

Largura total

1.200 mm
(47 in)

Altura total

1.785 mm
(70 in)

Peso

2.250 kg
(4.960 lb)

Descrição

Visão geral
  • Torno automático com cabeçote deslizante projetado para usinagem de barras com suporte de torretes, permitindo ciclos multioperação incluindo furação, rosqueamento e usinagem traseira. Suporta até ø23 mm (opção ø25,4 mm).


Principais características
  • Unidade de furação transversal de 7 fusos localizada na parte traseira da torre frontal; até 5 posições de cartucho para diversas ferramentas.
  • Sensores térmicos distribuídos na máquina proporcionam compensação precisa do deslocamento térmico para estabilidade na usinagem.
  • Opção oversize permite usinar até ø25,4 mm (1 in).
  • Ferramentas acionadas e acessórios tipo cartucho aumentam a flexibilidade para operações de furação, rosqueamento e usinagem acionada.


Torretes e usinagem traseira
  • Ferramentas de torneamento: 7 ou 8 posições; Ferramentas frontais: 4 ou 5 posições; Ferramentas traseiras: 4 ou 5 posições.
  • Ferramentas acionadas: dianteiro até 2 ferramentas; acessórios acionados para usinagem traseira até 4 ferramentas. Tipo cartucho: 5 posições. Opções de suporte de luva para configurações multi-fuso.


Unidade de usinagem traseira (desempenho)
  • Diâmetro máximo de fixação: ø23 mm (29/32 in). OP: ø25,4 mm (1 in).
  • Comprimento máximo para ejeção frontal: 105 mm (4-9/64 in). Comprimento máximo de projeção da peça: 30 mm (1-3/16 in).
  • Unidade de usinagem traseira de 6 fusos com acessórios acionados até MAX. 4 ferramentas.
  • Capacidade máxima de furação (acessórios acionados): ø8 mm (5/16 in). OP: 10 mm (25/64 in) e ø6 mm (15/64 in) dependendo do acessório.
  • Capacidade máxima de rosqueamento: ferramenta fixa M6×P1.0 (OP: M8×P1.25); acessório acionado: M5×P0.8.
  • Sub-fuso: indexação via controle de eixo C; rotação máx. 10.000 min-1 (OP: máx. 8.000); motor 1,5 kW (contínuo) / 2,2 kW (15 min).


Especificações técnicas
  • Modelo: SP-20/23
  • Diâmetro máximo de usinagem: ø23 mm (29/32 in). OP: ø25,4 mm (1 in).
  • Curso máximo do cabeçote (Padrão): 205 mm (8 in); MR25: 196 mm (7-15/16 in).
  • Unidade R.M.G.B.: 155 mm (6-3/32 in).
  • Tipo N.G.B.: diâmetro da barra × 2,5 (Máx. 50 mm) (Máx. 1-31/32 in).
  • Número de ferramentas de torneamento: 8 ferramentas □12 mm; ou 7 ferramentas □16 mm ×3, □12 mm ×4.
  • Suporte de luva (tipo 4 fusos): 4 ferramentas (ø32×2, ø22×2) ou 5 ferramentas (ø22×5).
  • Capacidade máxima de furação (padrão): ø12 mm (1/2 in). OP: 13 mm (33/64 in).
  • Capacidade máxima de rosqueamento (padrão): M10 × P1.5 (OP: M12 × P1.75).
  • Acessórios acionados — Número de ferramentas: Furação transversal × 2 ferramentas + Tipo cartucho 5 pos.
  • Capacidade de furação (acionado): ø8 mm (5/16 in).
  • Capacidade de rosqueamento (acionado): M6 × P1.0.
  • Velocidade do fuso (acessório acionado): máx. 8.000 min-1.
  • Velocidade de avanço rápido: 35 m/min (X1, Y1, Z1, X2, Z2).
  • Fuso principal: controle do eixo C; velocidade máx. 10.000 min-1 (OP: máx. 8.000); motor 2,2 kW (contínuo) / 3,7 kW (15 min / 60% ED).
  • Dimensões (L × P × A): 2,100 × 1,200 × 1,785 mm; Peso: 2,250 kg; Consumo de energia: 5.5 kVA.


Aplicações
  • Peças torneadas de pequeno diâmetro e produção multioperação que requer furação, rosqueamento e usinagem traseira em um único ciclo.


Opções / Tags
  • RMGB
  • GB/NGB switchover
