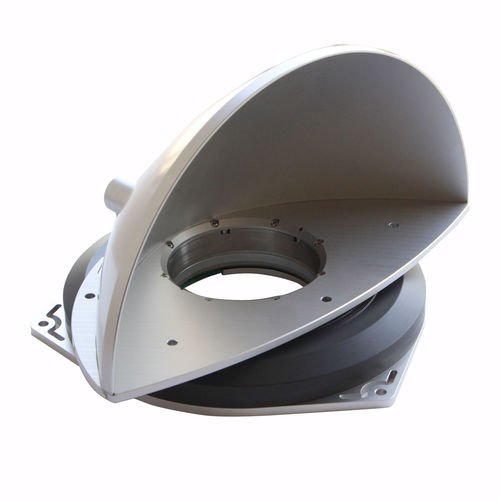

Mesa de coordenadas com base giratória 782499:002.26

de precisão

Palco Rotativo DT232 para Sistema de Radar - Montagens de Precisão Solução personalizada com fase rotativa Steinmeyer Mechatronik desenvolveu um sistema para realizar um dispositivo de monitorização com um sensor de radar. Em estreito diálogo com o utilizador, foi criada uma solução de custo optimizado com a fase rotativa DT232 que não teria sido possível simplesmente através da combinação de componentes comercialmente disponíveis. Optimização de custos através de montagens especiais Para a tarefa, era necessário um estágio rotativo contínuo, plano e de grande abertura. Foi utilizado um accionamento directo para assegurar um funcionamento contínuo a longo prazo. Motores com este desenho não estavam disponíveis. Por razões de custo, não foram utilizados rolamentos de secção fina e sistemas de medição de ângulos. Em vez disso, o motor e o sistema de medição de ângulos foram integrados num conjunto de PCB personalizado para realizar a funcionalidade desejada na determinada gama de custos. Controlador opcionalmente externo ou integrado na caixa A disposição do íman necessário está integrada na fase rotativa. Os rolamentos de fio são utilizados como rolamentos com um conceito de relubrificação desenvolvido para este fim. A caixa tem estruturas de estado sólido que permitem a montagem do sistema em superfícies irregulares. Dependendo da aplicação, o sistema pode ser configurado com controladores externos ou integrados.
