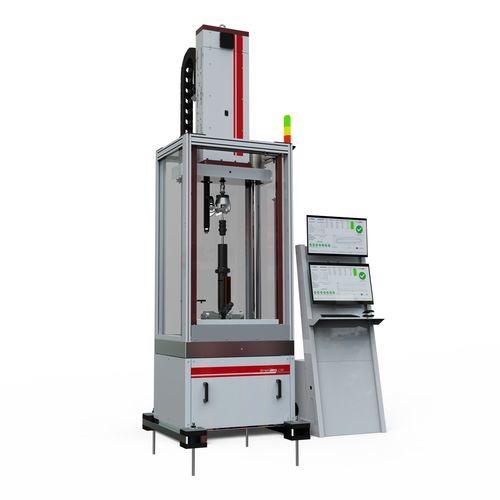

Máquina de ensaio de impacto EOL

de qualidadeautomáticacontrolada por computador

Visão geral
As máquinas de ensaio de fim de linha (EOL) são sistemas eletrodinâmicos acionados por atuadores com motor linear (série EOL), projetados para controlo funcional e de qualidade final de amortecedores e suspensões na linha de produção. São configuradas para testes rápidos, repetíveis e integração em processos de fabrico.

Características

• Carga de pico: 66 kN
• Carga dinâmica: 24 kN
• Velocidade máxima de ensaio: 6,5 m/s
• Acionamento eletrodinâmico com motores lineares (HUD010–HUD060)
• Baixa manutenção
• Elevado desempenho dinâmico

Tipos de ensaio

• Ensaios funcionais e de qualidade end-of-line (EOL)

Aplicações

• Amortecedores
• Sistemas de suspensão automóvel

Base do sistema
Os sistemas EOL baseiam-se nos atuadores lineares da série HUD (HUD010, HUD020, HUD030, HUD040, HUD060). A arquitetura estrutural e de software é adaptada para integração na linha e gestão automática das peças.

Capacidades de ensaio

• Ensaios completos de amortecedores e suspensões
• Ensaios de amortecedores abertos com ponte de pré-carga

Elementos estruturais

• Cercas de segurança
• Barreira infravermelha
• Porta automática transparente
• Fecho por travessa

Funcionalidade do software

• Integração com rede e base de dados do cliente
• Leitor de códigos de barras e leitura automática de S/N
• Gestão de suspensões semi-ativas/ativas
• Interface amigável para configuração rápida e relatórios
• Área de sucata sensorizada para rastreabilidade

Acessórios

• Ampla gama de garras e dispositivos de fixação
• Fecho automático das garras

Tabela comparativa
Série | LUD SERIES | HUD SERIES | XUD SERIES | KUD SERIES | EOL SERIES
Type of test | Performance / Reliability | Performance / Quality | Performance | Durability / Reliability | End of Line / Quality
Max. Speed | 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.0 m/s | 6,5 m/s
Max. Acceleration | 6 G | 75 G | 110 G | 50 G | 65 G
Peak load | 20 kN | 66 kN | 31 kN | 160 kN | 66 kN
Dynamic load | 7 kN | 24 kN | 8.1 kN | 82 kN | 24 kN
Static load | 6 kN | 18 kN | 6.3 kN | 58 kN | 18 kN

Especificações técnicas

• Tipo: máquina de ensaio eletrodinâmica EOL baseada em atuadores HUD (HUD010–HUD060)
• Modelos HUD: HUD010, HUD020, HUD030, HUD040, HUD060
• Carga de pico: 66 kN
• Carga dinâmica nominal: 24 kN
• Carga estática indicativa: 18 kN
• Velocidade máxima de ensaio: 6,5 m/s
• Aceleração máxima indicativa: ≈65 G
• Segurança: cercas, barreira infravermelha, porta automática transparente, fecho por travessa
• Software: integração rede/BD, leitor códigos de barras, scan automático S/N, gestão suspensões, relatórios
• Acessórios: ampla gama de garras, fecho automático
