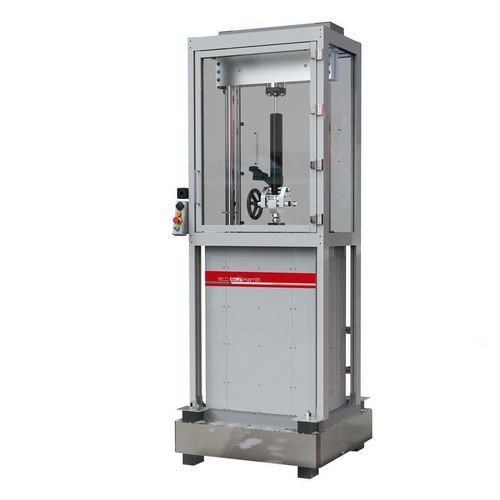

Excitador eletrodinâmico KUD series

Visão geral do produto
KUD é a série eletrodinâmica para ensaios de durabilidade de alta dinâmica em amortecedores e sistemas de suspensão. Projetada para substituir bancadas hidráulicas, a série KUD suporta forças de pico até 160 kN e cargas dinâmicas contínuas até 82 kN, permitindo altas velocidades e ciclos de longa duração.

Especificações resumidas
Força dinâmica contínua máx.: 82 kN
Força de pico máx.: 160 kN

Tipo de ensaio

• Duração (fadiga/durabilidade a longo prazo)
• Validação de confiabilidade e desempenho

Aplicações

• Amortecedores e dispositivos de amortecimento
• Componentes e subconjuntos de suspensão

Características (nível alto)

• Guias lineares especiais projetadas para vida de vários bilhões de ciclos
• Motores lineares eletrodinâmicos com inércia reduzida
• Sistema de arrefecimento otimizado para ensaios contínuos e prolongados
• Controle em malha fechada de força e deslocamento via controlador Test Center
• Suporte a hardware opcional para ampla gama de ensaios de desempenho
• Geração de diversas formas de onda: senoidal, triangular, quadrada, sine-on-sine, varredura senoidal, senoidal/triangular de dupla velocidade, cíclico em bloco
• Aquisição de dados de alta resolução de 24 bits
• Estação de comando separada e independente
• Interface gráfica PC Test Center para gestão flexível de ensaios
• Ampla seleção de garras, acessórios dedicados e células de carga
• Capacidade de integração com extensômetros e câmaras climáticas

Vantagens

• Desempenho dinâmico adequado para protocolos de durabilidade de alta frequência
• Manutenção mínima devido à ausência de transmissão mecânica
• Menor consumo elétrico graças à eficiência dos motores elétricos
• Configuração geométrica flexível e suporte multi-amostra
• Instalação Plug & Play
• Custo de aquisição competitivo em comparação com alternativas hidráulicas

Dados técnicos (tabela)
SÉRIE KUD | KUD030 | KUD040 | KUD060 | KUD080 | KUD160
Versão | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2
Carga dinâmica cont. [kN] | 15 | 20 | 30 | 41 | 82
Carga de pico [kN] | 30 | 40 | 60 | 80 | 160
Velocidade com carga cont. [m/s] 400VAC | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2
Velocidade com carga cont. [m/s] 480VAC | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5
Velocidade máx [m/s] | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6
Curso máx [mm] | 200 / 300 (disponível conforme modelos)
Amostras | Múltiplas
Guias lineares | Novas guias especiais
Sistema anti-rotação | Incluído
Conexão ao piso | Rigidamente conectado ao piso ou sobre molas de ar

Características / especificações técnicas

• Nome da série: KUD series
• Carga dinâmica contínua máx.: até 82 kN
• Capacidade de pico: até 160 kN
• Modelos disponíveis: KUD030, KUD040, KUD060, KUD080, KUD160
• Opções de versão por modelo: STD, L1, L2
• Velocidade com carga contínua (400 VAC): até 4.2 m/s (dependendo da versão)
• Velocidade com carga contínua (480 VAC): até 5 m/s (dependendo da versão)
• Velocidade máx: até 6 m/s
• Curso máx: 200 mm ou 300 mm
• Amostras: múltiplas (configuração multi-amostra suportada)
• Sistema anti-rotação: incluído
• Guias: guias especiais para ensaios de vida extremamente longa
• Atuação: motores lineares eletrodinâmicos (sem transmissão mecânica)
• Controle & DAQ: controle em malha fechada de força e deslocamento, aquisição 24 bits, interface PC Test Center
• Integração: suporte a extensômetros e câmaras climáticas; ampla gama de garras, acessórios e células de carga suportados
