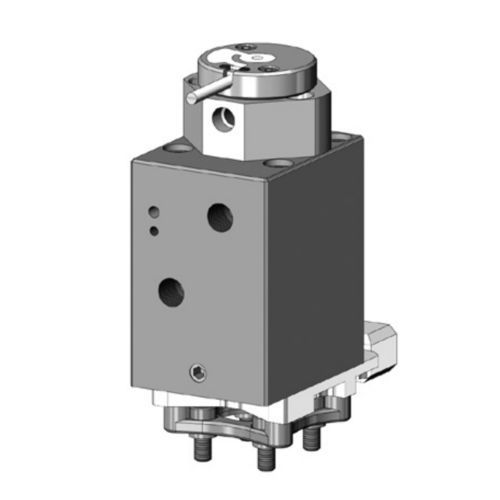

Atuador hidráulico HYC4520M

linearde pistãode dupla ação

Atuador para sistemas de coletor aparafusado ao coletor. Uma placa de arrefecimento obrigatória está localizada entre o atuador e o coletor, a fim de arrefecer o atuador e de o isolar termicamente da superfície quente do coletor. Funcionamento do pino da válvula Fluido de funcionamento: hidráulico Pressão de funcionamento 3 l/min Série HYC4520M05 3 l/min Tempo de reação ~0,5 s Ajuste ±1,5 mm através de roscas de ajuste a partir do exterior (1740 psi) Ligações M12x1,5 (8-L) a) fechada b) aberta Arrefecimento Fluido: água de arrefecimento Caudal 6 l/min Ligações M12x1,5 (8-L) máx. 3 atuadores em linha c) posições diferentes na placa de arrefecimento Pino da válvula Diâmetro do pino da válvula Ø 6 mm, Ø 8 mm Fixação Acoplamento rápido, anti-rotação Versões disponíveis F/-R sem sensor de posição -F = Arrefecimento total para a guia do pino da válvula -R = Arrefecimento reduzido para a guia do pino da válvula Recomendamos arrefecer o atuador após o fim da produção durante 60 minutos a 30 °C para o proteger contra o sobreaquecimento devido ao fluxo de calor proveniente do coletor.
