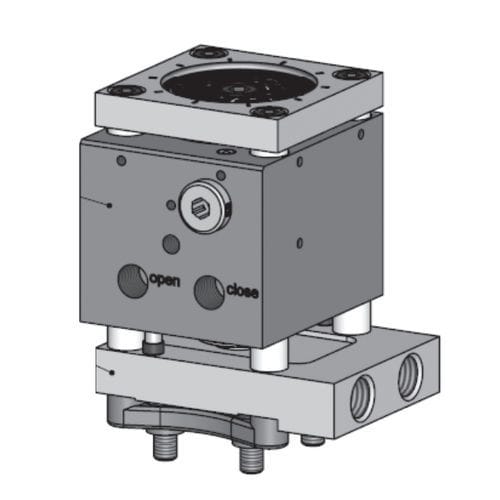

Atuador pneumático PB series

linearde detecção de posiçãocom sensor opcional

A série de atuadores pneumáticos PB com arrefecimento ativo é aparafusada ao coletor. Cada atuador está disponível com os seguintes acessórios opcionais: ♦ Termopar (TC) ♦ e um sensor de posição (PS) patenteado O sensor de posição deteta a posição do pino e envia um sinal para os produtos activeGate®, proporcionando controlo de posição em circuito fechado ou indicação da posição do pino e monitorização da velocidade com a Interface de Monitorização de Válvulas (VMI). Todos os atuadores da série PB estão equipados com as seguintes características: ♦ Fácil ajuste do pino da válvula através de um recorte na placa de fixação superior ♦ Acoplamento rápido do pino da válvula ♦ Função antirrotação do pino da válvula Arrefecimento do atuador A placa de arrefecimento entre o atuador e o coletor (não ilustrado) proporciona um arrefecimento ativo da guia da agulha e do atuador, separando-os termicamente da superfície quente do coletor. É possível ligar, no máximo, três atuadores em série para criar um circuito de arrefecimento independente, de forma a evitar o sobreaquecimento dos atuadores. Manter o arrefecimento do atuador após o fim da produção durante quinze minutos protege contra o sobreaquecimento. A placa de arrefecimento (B) pode ser rodada independentemente da caixa do atuador (A). Diâmetro do pino da válvula 3 mm, 3,8 mm, 5 mm, 5 mm, 6 mm, 8 mm Série de bicos 06E, 09E, 12E, 12E, 16E, 22E Ajuste do pino: +/- 1 mm, +/- 1,5 mm, +/- 1,5 mm Forças mín./máx. de fecho: 754/1508 N, 1696/3393 N, 3016/6032 N Forças mínimas/máximas de abertura 526/1052 N 1468/2937 N 2788/5576 N Pressão pneumática mínima/máxima 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) Curso do pino da válvula 8 mm 16 mm 16 mm Ligações pneumáticas M10x1,0 M10x1,0 M10x1,0 Temperatura de arrefecimento 30/60 °C 30/60 °C 30/60 °C Ligações de arrefecimento M12x1,5 M12x1,5 M12x1,5
