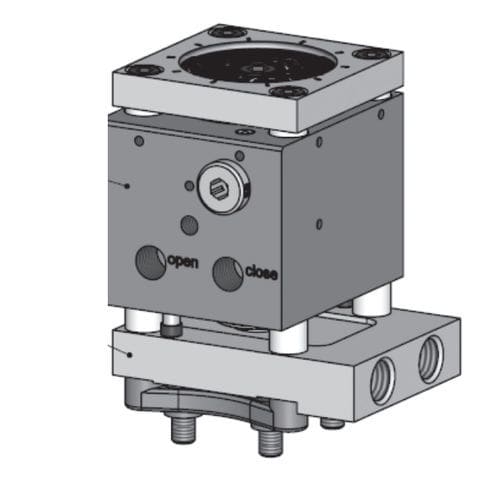

Atuador hidráulico HB series

linearpara válvulas de comportacom sensor de posição integrado

A série de atuadores hidráulicos HB com arrefecimento ativo é aparafusada ao coletor. Cada atuador está disponível com um termopar (TC) opcional e um sensor de posição (PS) patenteado. O sensor de posição deteta a posição do pino e envia um sinal para os produtos activeGate®, proporcionando controlo de posição em circuito fechado ou indicação da posição do pino e monitorização da velocidade através da Interface de Monitorização da Válvula (VMI). Todos os atuadores da série HB estão equipados com as seguintes características: ♦ Purga automática para remoção de ar nas linhas hidráulicas, de modo a garantir um acionamento consistente ♦ Fácil ajuste do pino da válvula através de um recorte na placa de fixação superior ♦ Acoplamento rápido do pino da válvula ♦ Função antirrotação do pino da válvula Nota: É necessário um filtro de óleo com uma classificação de 10 mícrons ou inferior, a fim de garantir o desempenho adequado da purga automática. Arrefecimento do atuador A placa de arrefecimento entre o atuador e o coletor (não ilustrada) proporciona um arrefecimento ativo da guia da agulha e do atuador, isolando-os termicamente da superfície quente do coletor. Podem ser ligados, no máximo, três atuadores em série para criar um circuito de arrefecimento independente, de modo a evitar o sobreaquecimento dos atuadores. Manter o arrefecimento do atuador após o fim da produção durante quinze minutos irá proteger contra o sobreaquecimento. A placa de arrefecimento (B) pode ser rodada independentemente do invólucro do atuador (A). Nota: Está disponível a opção SynCool® 1 para eliminar a necessidade de arrefecimento posterior em muitas aplicações (consulte a página 20 para mais informações).
