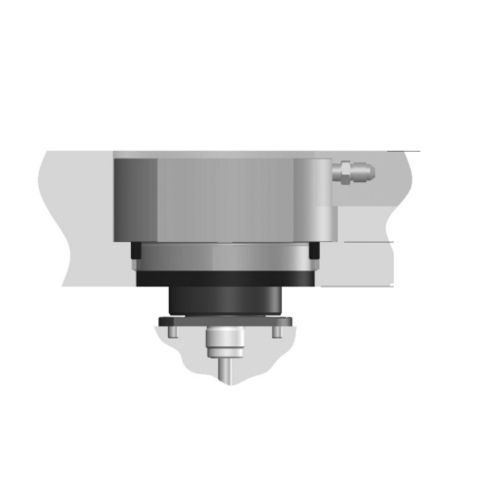

Atuador hidráulico QCVG16

linearde pistãode dupla ação

Atuador hidráulico para sistemas de distribuidor montado na placa de fixação. O atuador é arrefecido pelo sistema de arrefecimento da placa e possui um mecanismo que purga automaticamente o ar das linhas hidráulicas quando o pistão se encontra na posição totalmente retraída. Funcionamento do pino da válvula Fluido de funcionamento: hidráulico Intervalo de pressão: 35 - 42 bar (500 - 600 psi) Pressão de funcionamento máx. 103 bar (1500 psi) Caudal: 1,8 l/min Curso do pino da válvula: 16 mm Ajuste ± 1 mm através da porca de ajuste pela parte superior Força de fecho: 6670 N / 100 bar (1450 psi) Força de abertura: 6670 N / 100 bar (1450 psi) Ligações: Ø 1/8 NPT Arrefecimento Fluido Arrefecimento da placa de fixação máx. 100 °C (210 °F). São necessárias linhas de arrefecimento na placa de fixação. Pino da válvula Diâmetro do pino da válvula Ø 5 mm, Ø 6 mm, Ø 8 mm Fixação Acoplamento rápido, antirrotação Versões disponíveis QCVG16M04 Oferta padrão (Corte ilustrado no lado direito) QCVG16M06 Sensor de posição Opção para aplicações hGate®. QCVG16M07 Opção de interruptor de fim de curso
