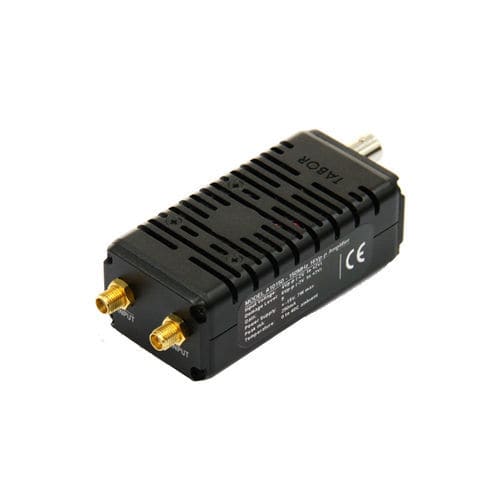

Amplificador de sinal A10160

de via únicade alta corrente

O modelo A10160 é um amplificador de banda larga, acoplado em corrente contínua e de dimensões ultracompactas, concebido para a amplificação de sinais de alta frequência e alta corrente. Com uma largura de banda elevada de 45 MHz, 34 Vp-p em 50 ohms e potência de saída até 10 W, o A10160 é o amplificador complementar ideal para qualquer fonte de sinal que necessite de um reforço de potência para aplicações exigentes. Tempo de transição rápido <10 ns Dimensões reduzidas, caixa totalmente metálica Características Melhoria do desempenho O A10160 foi concebido como um acessório «Snap-On» para a série Tabor WaveXciter e para os modelos WS8351/2, ambos com uma amplitude máxima de 4 Vp-p, o que pode ser limitante para algumas aplicações que requerem tensão e corrente mais elevadas para acionar a sua UUT. Em combinação com o A10160, os modelos WX e WS oferecem agora capacidades ainda superiores para resolver aplicações exigentes que requerem sinais até 45 MHz a 34 Vp-p em cargas de 50 ohms, sem comprometer a integridade do sinal. Alta Corrente e Alta Potência Com uma corrente de saída de pico de 1 A e 750 mA contínua, o A10160 permite uma potência de saída contínua de 7,5 W e uma potência de saída de pico de até 10 W, tornando-o ideal para várias aplicações de impulsos. Solução Versátil e Económica Embora o A10160 tenha sido concebido a pensar nas unidades Tabor, pode ser utilizado como amplificador autónomo para qualquer fonte de sinal. O A10160 oferece uma solução compatível, compacta e económica para ampliar o desempenho de potência de qualquer fonte de sinal. Configurações opcionais A configuração padrão do A10160 permite uma tensão de saída máxima de 34 Vp-p em 50 ohms com um ganho de x10.
